        鋼結構建筑與數學結合之美
        2020-03-16

        東京國立代代木競技場

         丹下健三.1961-1964

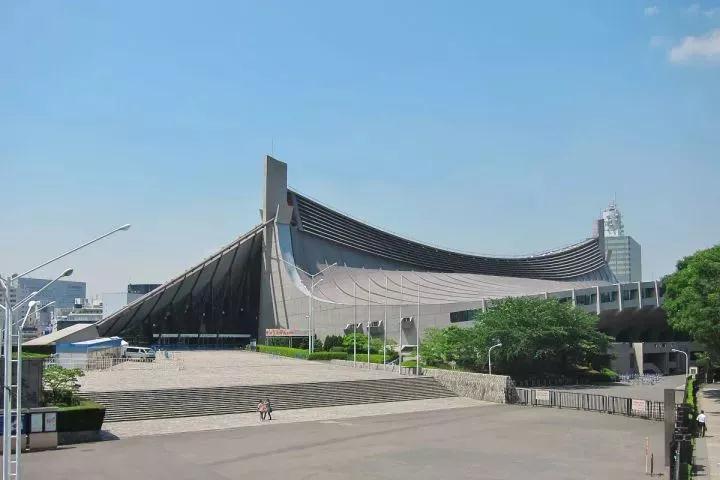

        ▲國立代代木競技場外景

        巧妙的處理了體育館的屋頂結構,從建筑中軸線上的主鋼索結構兩側舒緩而流暢展開的曲面屋頂,兼顧了工程結構的理性和建筑造型的美感,同時也保證了場館內部中央的采光條件。這樣的處理達到的平緩謙和的建筑外觀,也有效緩解了體育館較大尺度帶來的壓迫感和突兀感,且與周圍的代代木公園的景觀相處融洽。

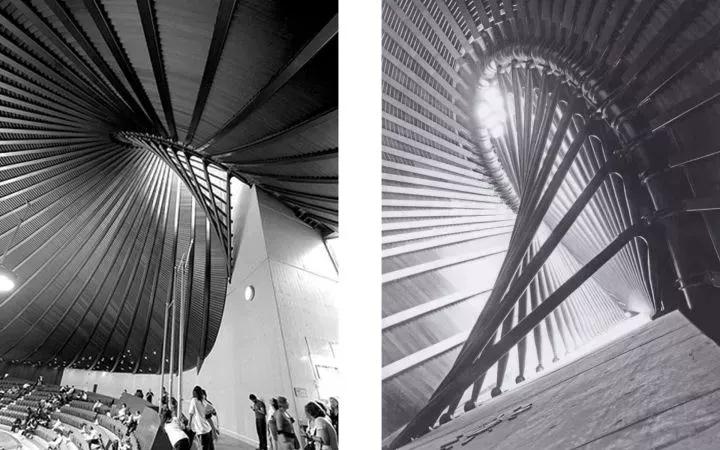

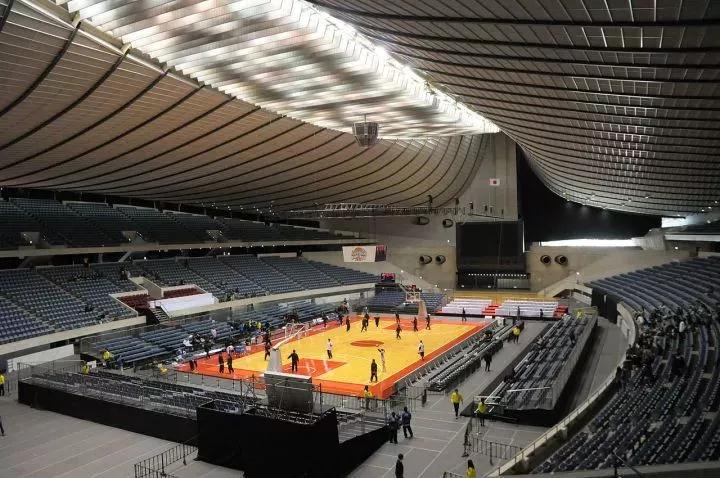

        ▲國立代代木競技場室內

        向兩側展開的屋頂保證了場館中央的采光條件



        ▲國立代代木競技場局部實景

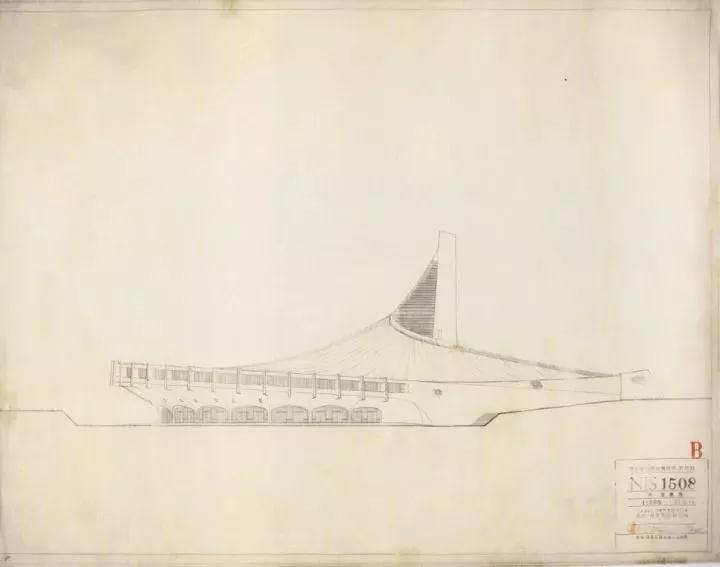

        ▲國立代代木競技場原始立面圖紙

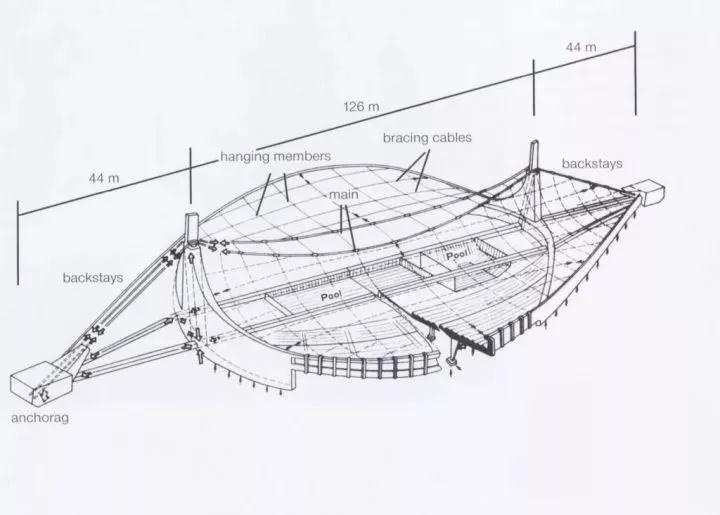

        ▲國立代代木競技場局部結構分析軸側圖

        可以看到中間作為主體懸掛結構的鋼索和屋頂曲面結構的分解

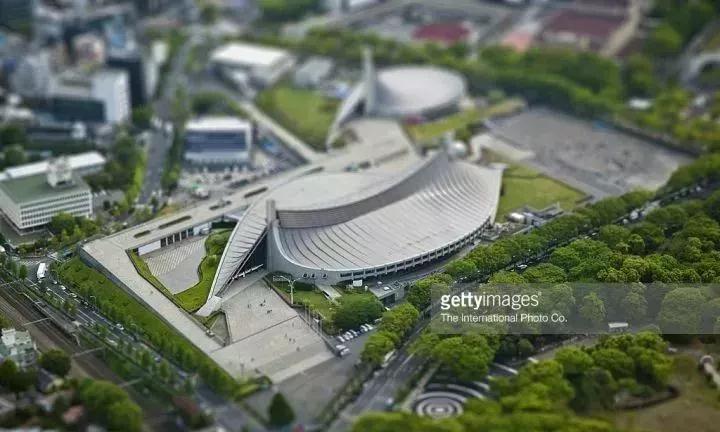

        ▲國立代代木競技場與周邊環境



        東京圣瑪利亞主教坐堂

         丹下健三.1961-1964

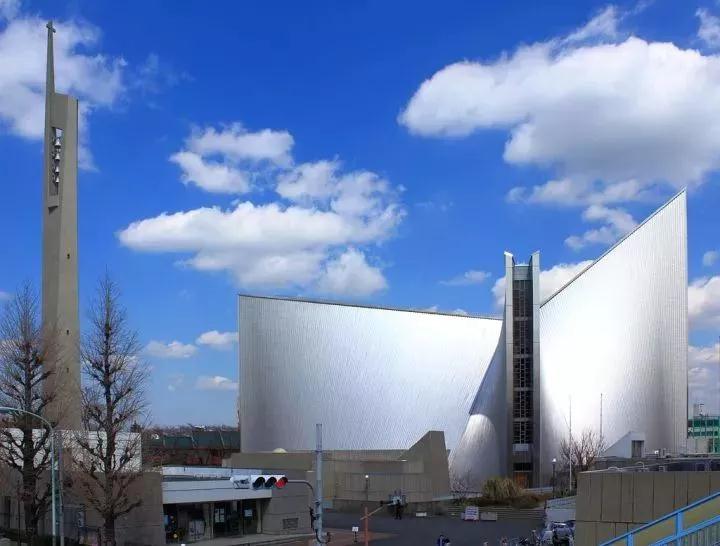

        ▲圣瑪利亞主教座堂南側立面

        這座教堂是天主教東京主教區的主教座堂。因為最初的哥特式教堂建筑在二戰中毀于戰火,丹下健三重新設計了新的教堂并于1964年完成重建。

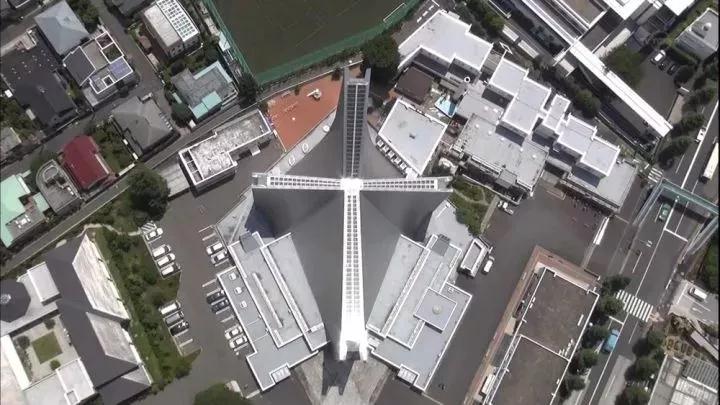

        ▲圣瑪利亞主教座堂俯拍

        教堂的平面呈現出一個巨大的十字形,契合了主教堂的宗教寓意

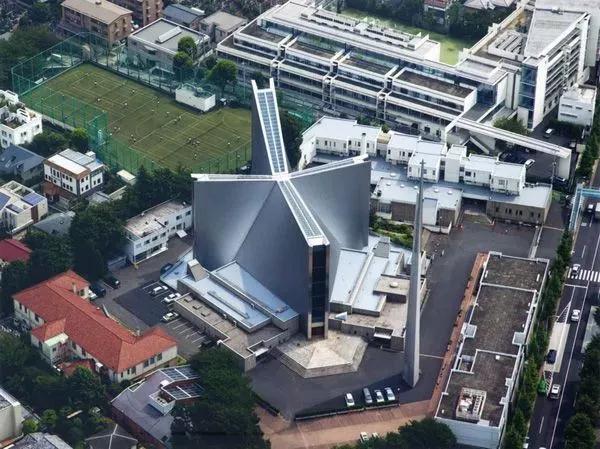

        ▲圣瑪利亞主教座堂鳥瞰

        外立面采用了八片雙重直紋曲面拼接而成

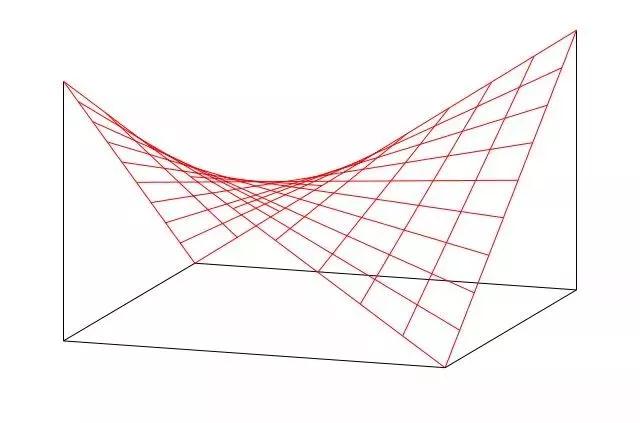

        ▲曲面上每個點都有兩條平行于xz與yz平面的直線經過,所以叫做“雙重”直紋曲面


        雙重直紋曲面是建筑建造中常用的一種曲面造型。因為這種曲面是有頂端和底部兩條異面直線控制的、且兩端控制線上對應的兩點之間都是由直線連接,因為便于混凝土的造型與施工中的精度控制,并獲得純凈的大尺度曲面。同時,由頂部狹窄的十字形狀的直線,向底座處向四方展開的控制線轉化的過程中,使內部獲得了更為寥廓而又不失高聳的空間尺度,以及編排精確的帶有宗教神圣的光影體驗。

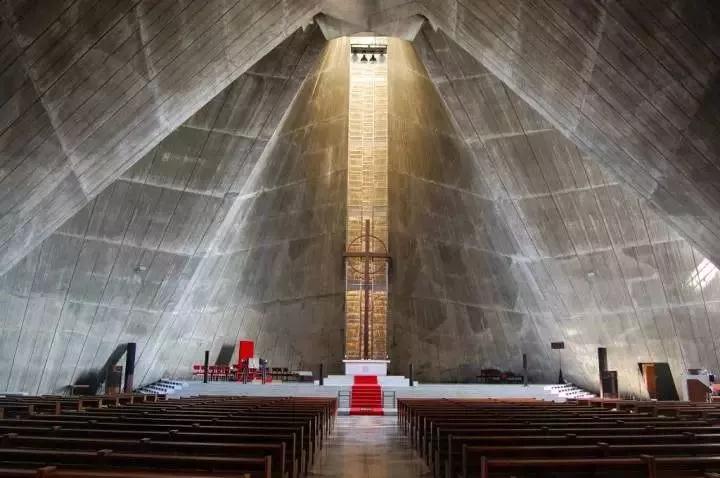

        ▲圣瑪利亞主教座堂內部

        由立面的扭曲帶來的開闊的室內空間



        舊金山圣母升天主教座堂

        多人合作設計.1971

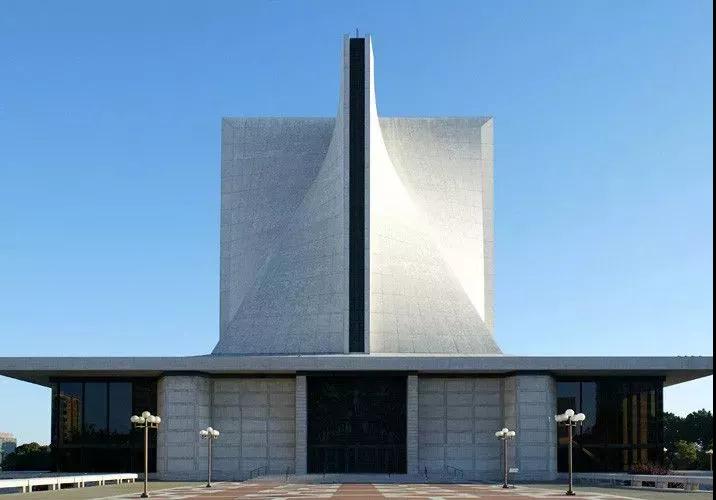

        ▲舊金山圣母升天主教座堂正立面

        圣瑪利亞主教堂在太平洋另一端的“姐妹”,都以天主教的圣母瑪利亞為主要崇拜對象,極其相似的十字平面和八片雙曲面構成的白色主立面,一樣寥廓神圣的室內氣氛。



        ▲內部結構-混凝土結構基座與三角形肋梁

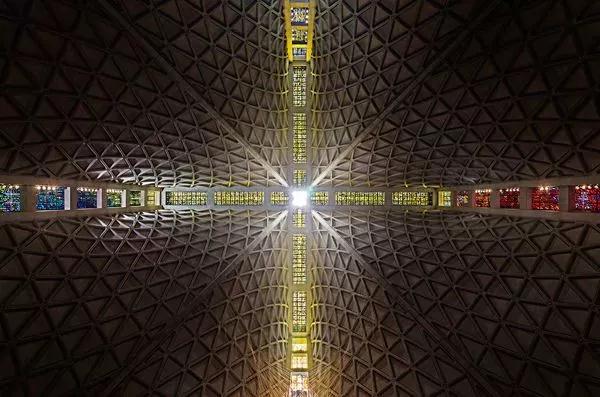

        ▲絢爛而神圣的天光

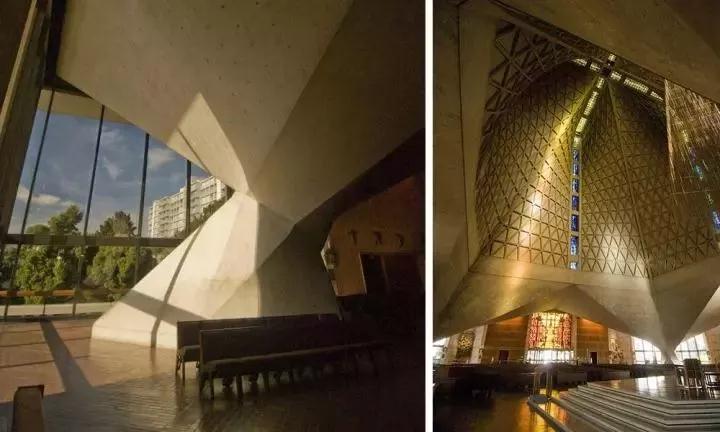

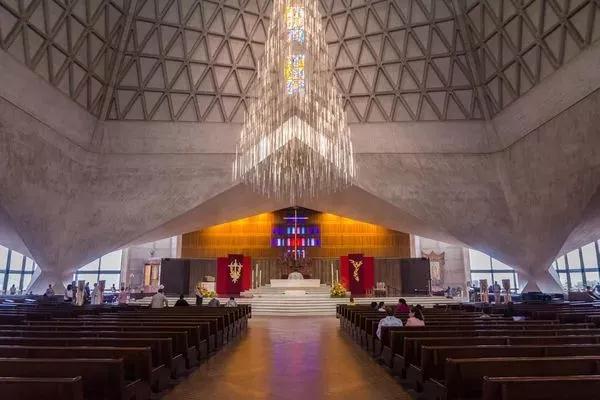

        ▲內部空間



        ▲內部空間



        羅馬小體育宮

         皮埃爾-路易吉-奈爾維.1958

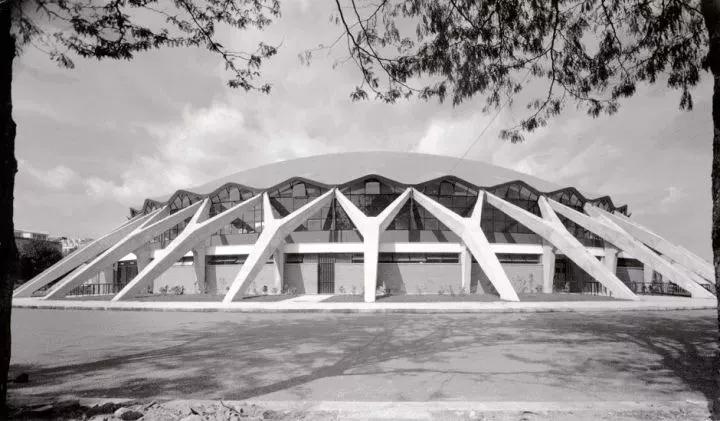

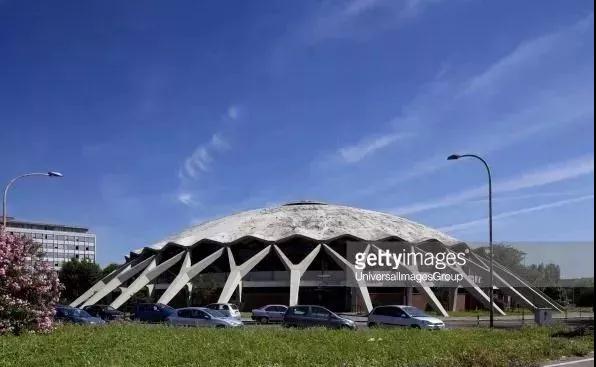

        ▲小體育宮外景

        這是一個像反扣過來的荷葉似的屋頂,邊緣的波浪起伏用來加強屋頂?shù)睦味群褪覂?nèi)的照度。屋頂?shù)膬?nèi)側附有肋梁,可將整個屋頂分割成能夠預制的菱形槽板。屋頂由36根Y形支柱支撐。體育宮的內部天花由菱形的槽板和弧形的肋梁組成一幅精美的圖案。



        ▲小體育宮外立面

        可以看到Y(jié)形支柱仿佛人的雙臂向上支撐體現出的力量美感

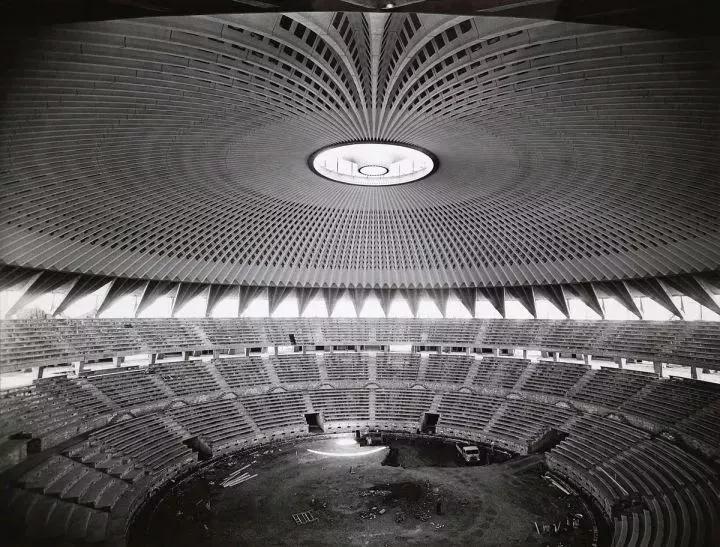

        ▲內部

        薄殼屋頂和肋梁帶來的結構美感和開放明亮的室內空間

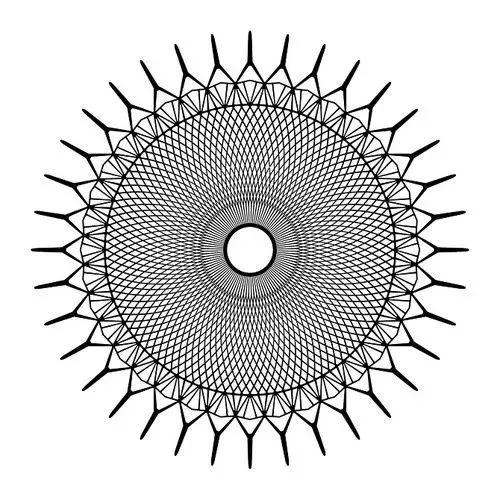

        ▲天花結構平面

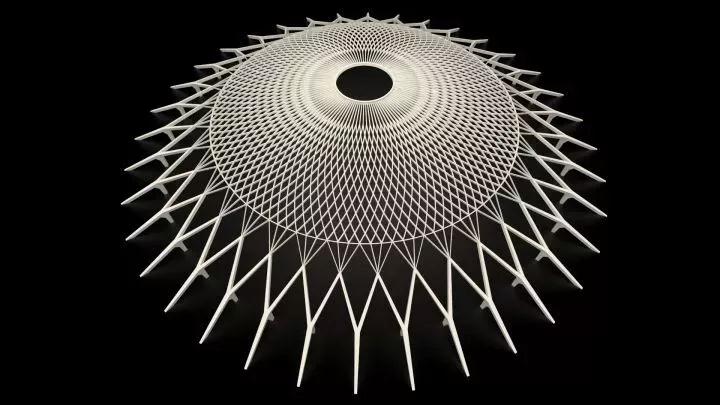

        ▲屋頂結構三維模型

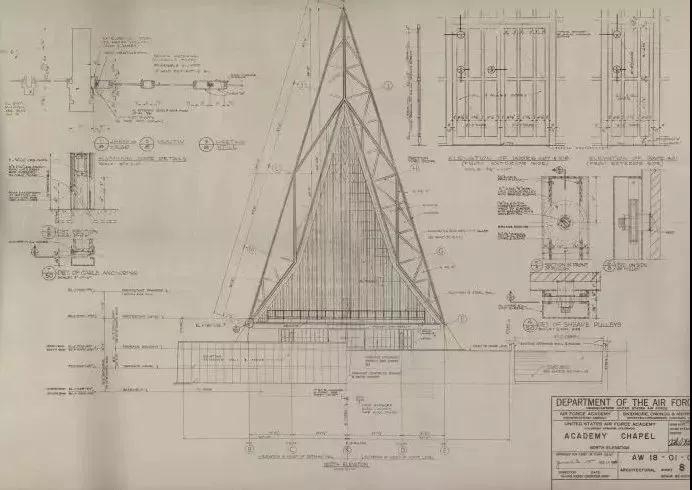

        ▲美國空軍學院-士官學員禮拜堂

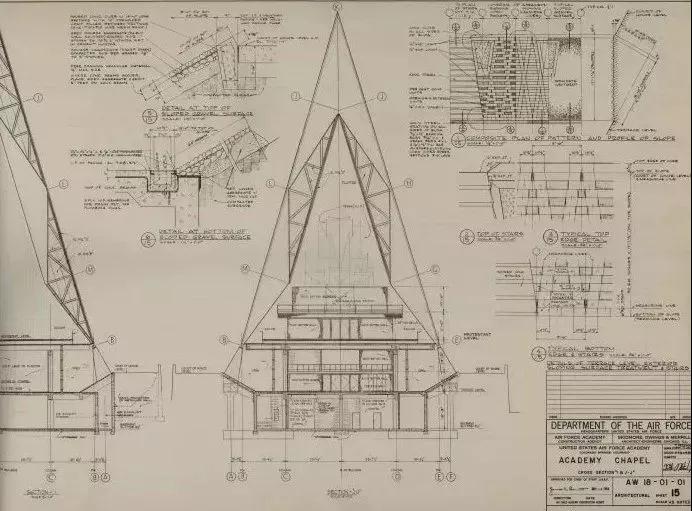

        50年前禮拜堂的施工圖
