畫好建筑施工圖,是執業建筑師從業不可或缺的基本功。但由于建筑施工圖的設計與繪制設計相當廣博的專業知識,需要多工種的密切配合,一般需要有經驗的老師手把手地傳授其方法與訣竅。
像許多初進設計院工作的年輕員工常常需要累積多年,甚至在走過很多彎路后才能熟悉建筑施工圖的設計與繪制。
其實繪制施工圖并非無章可循,初學時只要掌握正確的觀念并養成良好的繪圖習慣,在此基礎上多加練習,就能夠快速領悟其中的要領,進一步開發并累積各種繪圖技巧,便可以達到事半功倍的效果 。
這篇文章向大家介紹了《總平面圖的主要內容和設計要點》,完全站在初學者的立場,希望各位可以在熟讀深思后可以做到舉一反三!

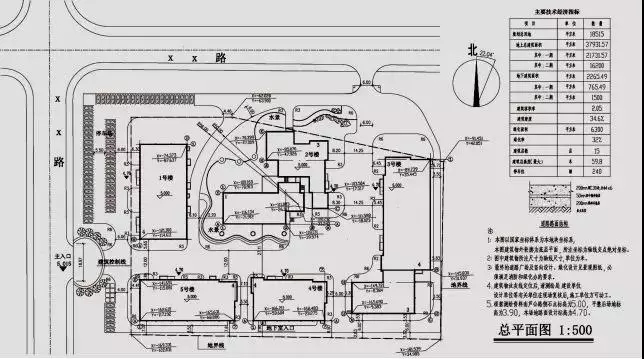

總平面圖
1、概念:假設在建設區上空向下投影所得的水平投影圖。
2、內容:反應新建建筑相關信息以及周圍的總體情況。
3、作用:設計和施工的依據。

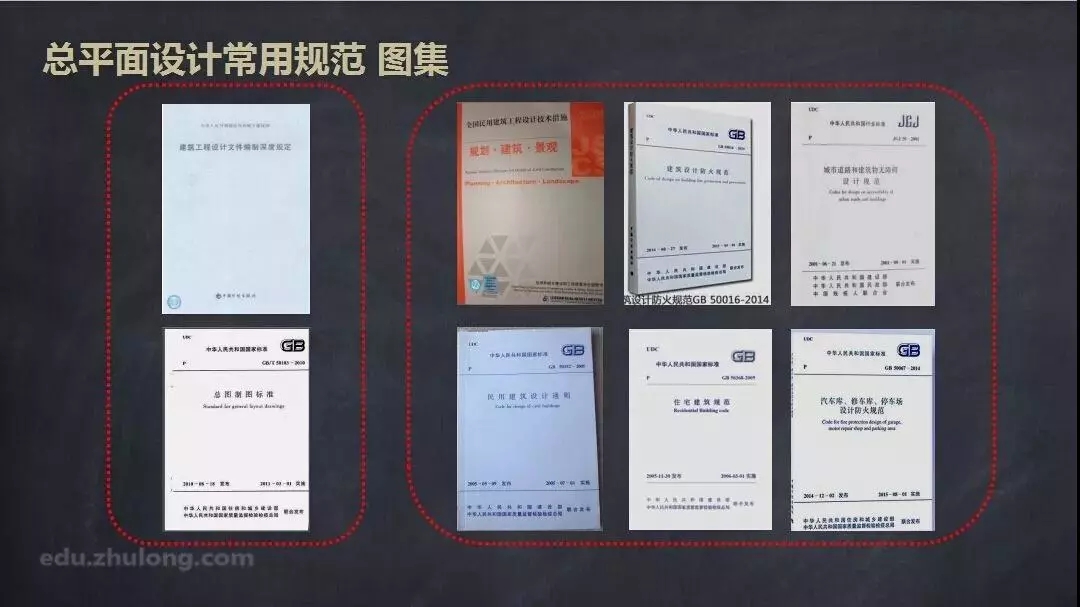

01、了解總平面設計常用規范圖集
此步驟目的:篩選所涉及的規范,作為設計依據,并最終滕寫在“設計說明”中。
1.建筑工程設計文件編制深度規定(2016年11月)
2.總圖制圖標準GB/T50103-2010
3.全國民用建筑工程設計技術措施(規劃.建筑.景觀)
4.民用建筑設計通則 GB50352-2005
5.建筑設計防火規范 GB50016-2014
6.住宅建筑規范 GB50368-2005
7.無障礙設計規范 GB50763-2012
8.汽車庫、修車庫、停車場設計防火規范 GB50067-2014

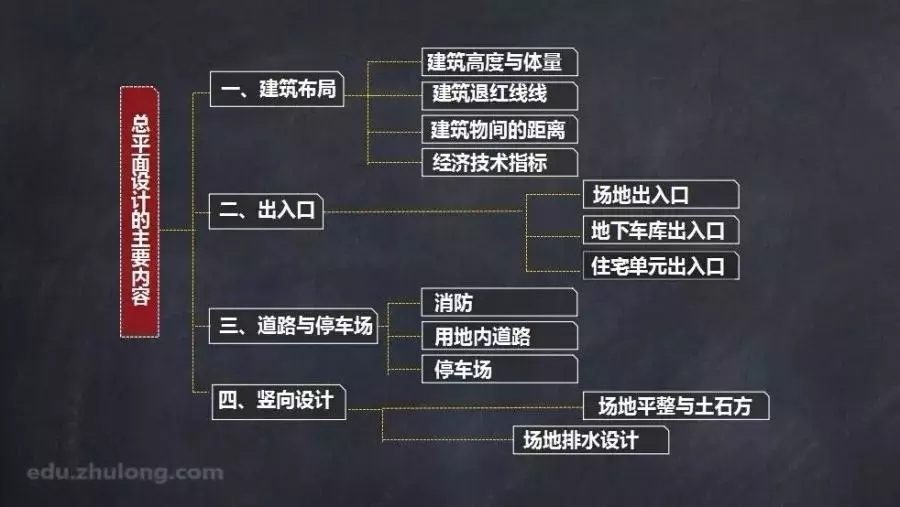

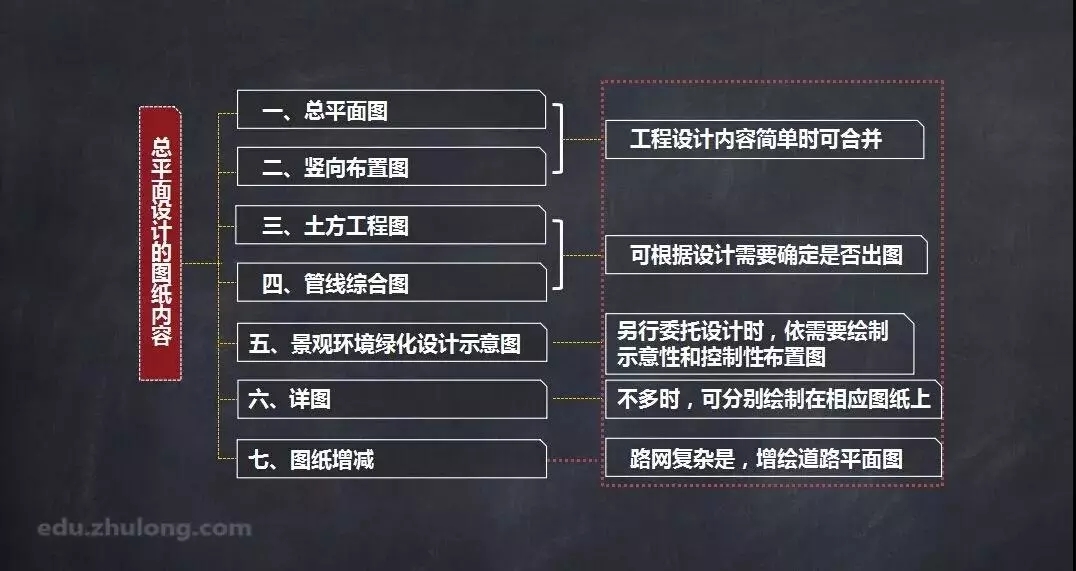

02、總平面設計的主要內容
03、總平面圖的設計要點
建筑布局

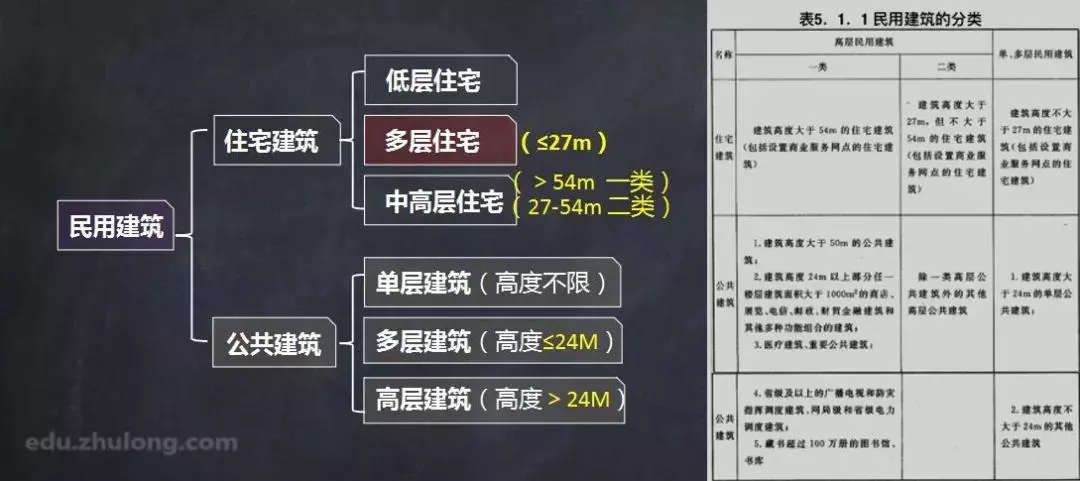

建筑高度與體量

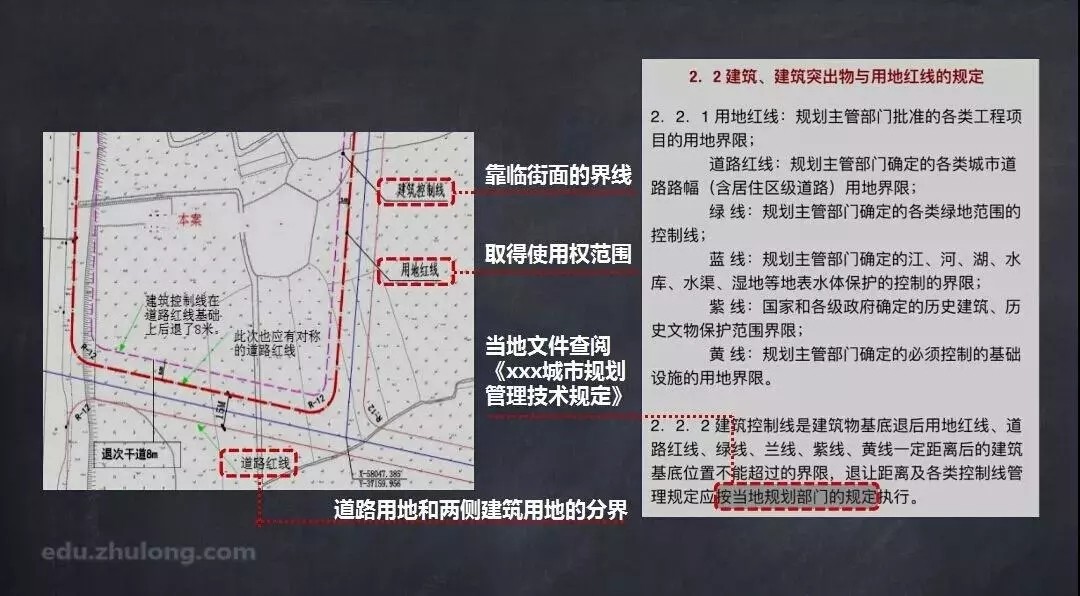

建筑退紅線
建筑物間的距離
1.建筑物間的防火間距(建筑耐火等級分四級,衡量建筑物耐火程度,數字越大耐火性能越弱)
2.滿足地方日照要求

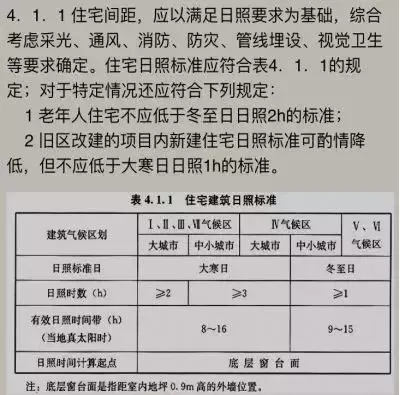

(1)《住宅建筑規范》4.1.1規定
(2)地方規定《xxx城市規劃管理技術規定》、文件通知、《XXX日照計算規則》
(3)日照軟件計算
(4)氣候區查閱“中國建筑氣候區劃圖”

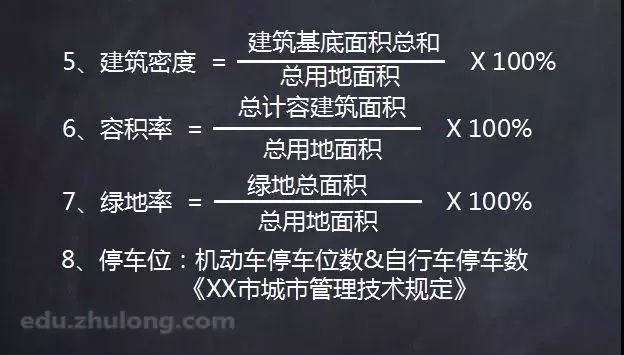

經濟技術指標
1.總用地面積:甲方拿地文件和規劃局批文
2.總建筑面積:地上建筑面積&地下建筑面積
3.總建筑占地面積
4.總綠地面積
注:本知識摘取自學生版「建筑施工圖實操訓練營」中的第30,31講「平面圖設計的主要內容和設計要點」。
