樓梯，常被喻作人生，勵志的故事說“樓梯要一節一節爬”。在優秀的建筑中，樓梯的設計也是非常有講究的。樓梯不僅是連接上下層的通道，而應是一個舒適的空間。

我們將通過八篇短文，以圖文的形式向大家介紹樓梯的基本知識、常犯錯誤、正確畫法、各式創意樓梯，以及著名樓梯舉例等等。幫助大家輕松掌握樓梯的設計技巧。

? 住宅中的樓梯 ?

首篇我們先整體看一下住宅中樓梯的設計要點，

后面篇幅會再為大家一一剖析。

1、復式的空間配置

復式是指高度不同的層相互交替重疊，用樓梯連接的空間。

復式的特點是，上下層空間的連續性高，以樓梯為中心的設計，可以創造出流動性的空間。特別是半層的設置，緩解上下樓梯帶來的心理上的壓迫感。

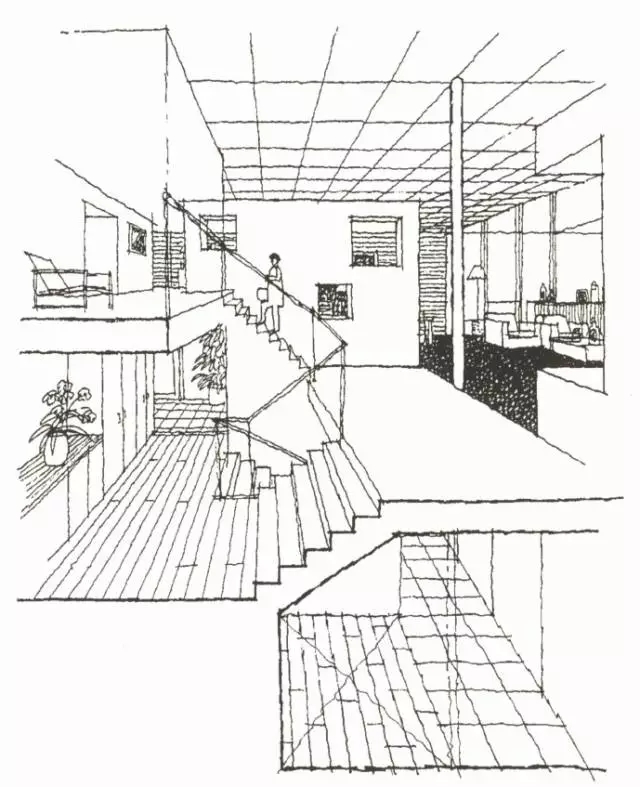

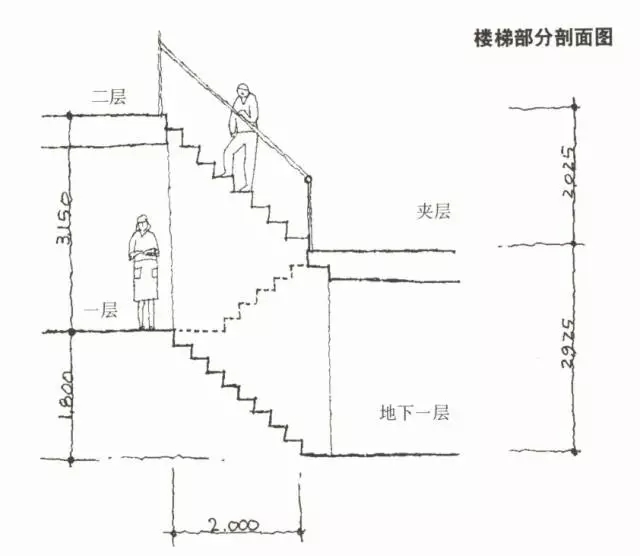

將面前的樓梯切開，往里面看去的剖面圖。

略微向內的樓梯平臺比較寬闊，除了方便輕松上樓，還使上樓的空間得到延展。

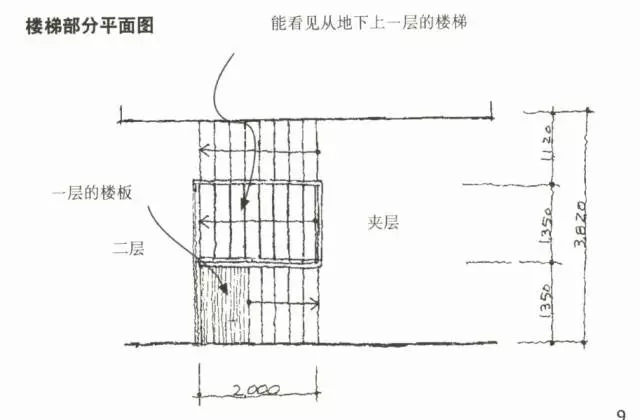

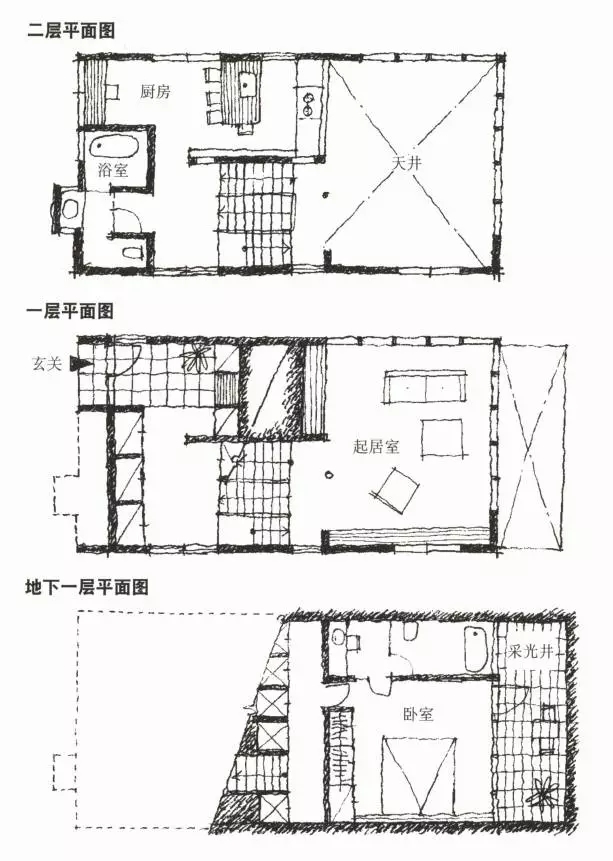

整體住宅的平面圖

需注意：復試平面圖是以樓梯為分界線，左右的高度是不一致的。

一層的平面圖，樓梯左側是一層，右側是夾層；

二層平面圖，樓梯左側是二層，右側由于是天井，不作任何標記；

地下一層的左側是實地。

2.樓梯平臺

樓梯中間設置一個平臺，上樓梯時可以停頓一下，也可以防止從樓梯滾落下來的時候，一下子滾落到最底層，給上下樓一個緩沖的空間。這個在樓梯中間設置的平臺，成為“休息平臺”。

休息平臺并不是為了消除上下樓的恐懼心理而設置的。它的作用就像它的名字一樣，是一個能夠讓身體稍微得到休息的空間，當然也可以把它裝飾得高雅華麗，猶如一個舞臺。

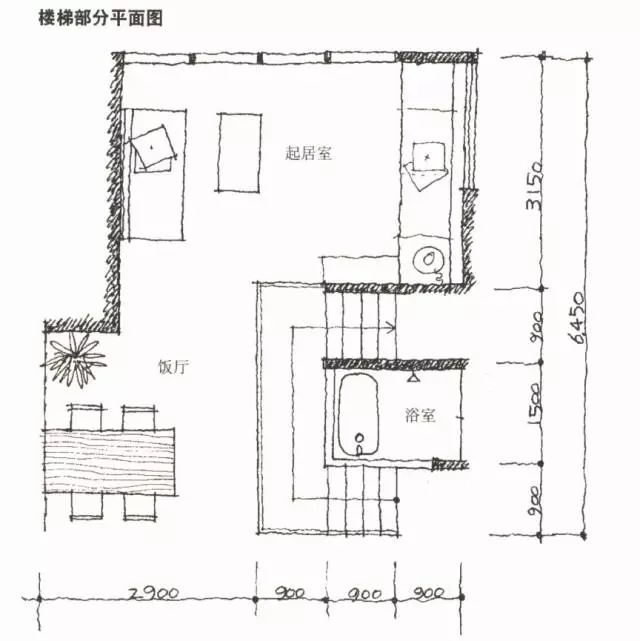

樓梯部分平面圖

在這個住宅里，為了充分體現“休息平臺作為一個舞臺”的作用，把休息平臺設計得比較寬闊，長900mm，寬3300mm。并為了有效利用空間，把浴室設置在中間。浴室周圍環繞著樓梯，這樣既能夠保證浴室空間的寬闊，還能夠使樓梯在結構上安排得緊湊。

除此之外，廚房與浴室相距不遠的設計，滿足了平面設計上的用水區域盡量整合在一起的要求。

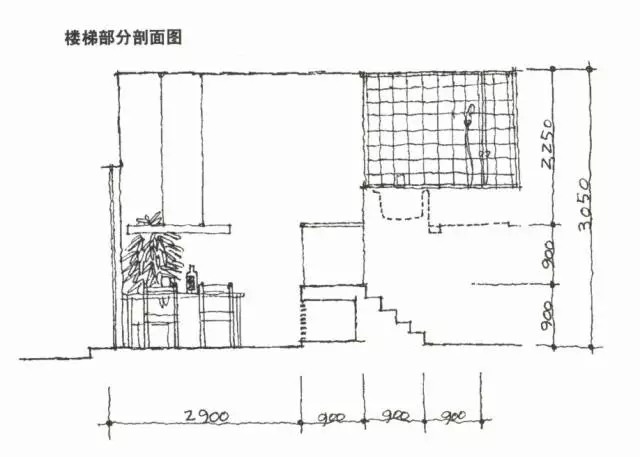

樓梯部分剖面圖

從樓梯可以望見飯廳，這樣設置是考慮到在上下樓的家庭成員、休息平臺的家庭成員和飯廳的家庭成員，可以目光交融，產生對話，勾畫出一幅生動和諧的家庭生活畫面。

踏步梯面高度180mm，踏面寬225mm。半層（高1800mm）上來是浴室，如果想窺探浴室，人體視線要向上大幅度移動，所以很好地保護了個人私密空間。

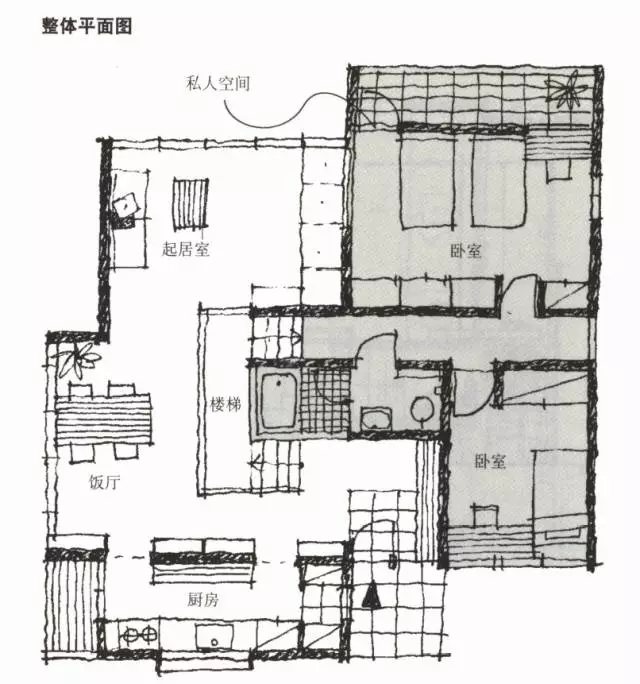

住宅整體平面圖

本住宅以樓梯為分界線，左半邊和右半邊的高低落差為1800mm。左半邊的起居室為公用空間，右半邊的臥室為私人空間，通過樓梯的高低落差把兩個區域分割開來。雖然在“一”張平面圖上看上去是一個連續的空間，但實際上是在不同層面上，公用空間和私人空間是區分開的。

3.環繞天井的旋轉樓梯

住宅在中央天井的周圍設置了樓梯

人們從不同高度的休息平臺上通向空間。

光線從天井的天窗直射下來，面向天井的房間只要有窗戶，就可以保證采光和空氣的流通。

這樣設計的住宅，即是位于城市中的人口密集處，也可以保證不受周圍環境的影響，享受舒適空間帶來的快樂。

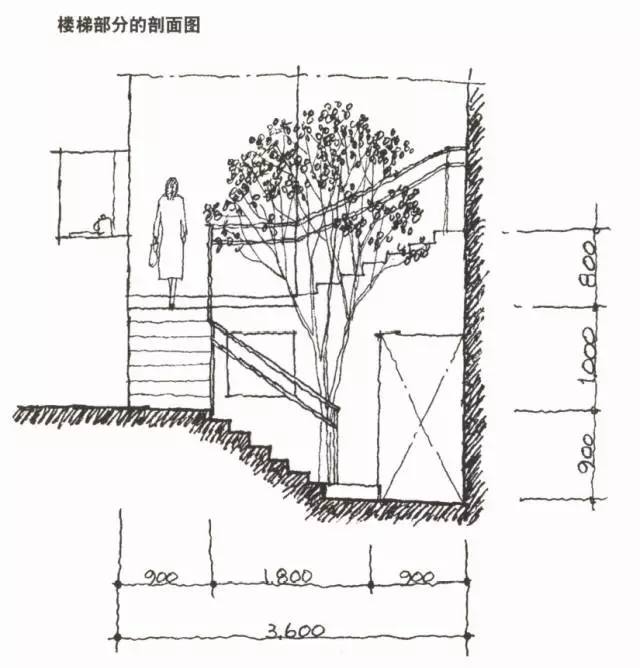

樓梯部分的剖面圖

樓梯的踏步隨著樓層的升高略微發生變化。根據踏步數進行計算，從下至上，踏步高度大約為128mm，143mm，133mm。

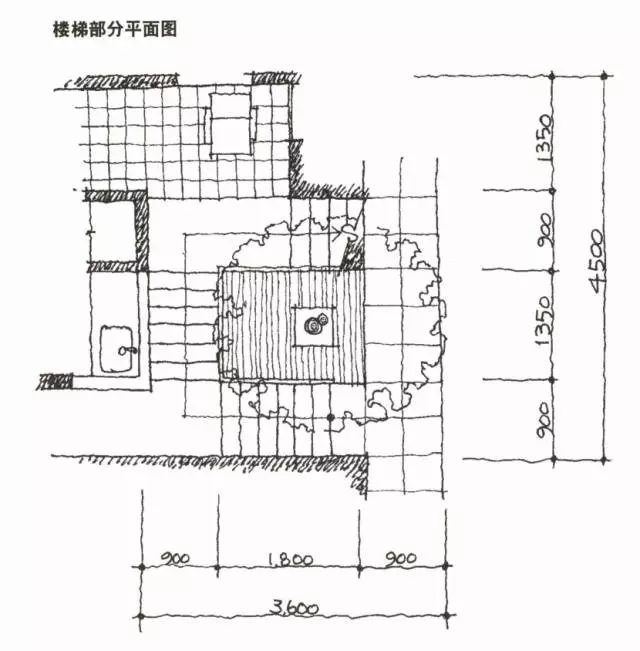

樓梯部分的平面圖

從中間的樓梯踏面計算，寬度為1350mm/6=225mm。請注意外圍的樓梯口不是緊貼著天井的拐角，而是略微向后設置。這樣可以使右側連接樓梯口的道路變寬，從而消除心理上的不安全感。

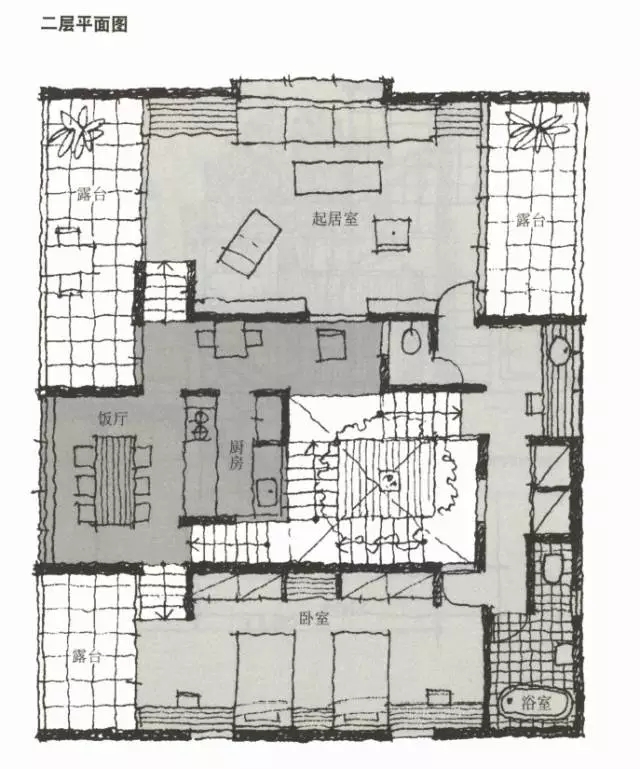

二層整體平面圖

從這張平面圖上來看，是一個連續的空間，但實際上有高低落差，各個區域被劃分。像這樣通過高低落差進行區域劃分，遮擋每個房間的聲音和視線，既保證了空間的連續性，也保證了個人空間的私密性。

4.緩斜面上的樓梯

城市里的住宅面積有限，不少住宅需要建造在斜面上。在這里，我們探討有效利用斜面建造住宅的方法。

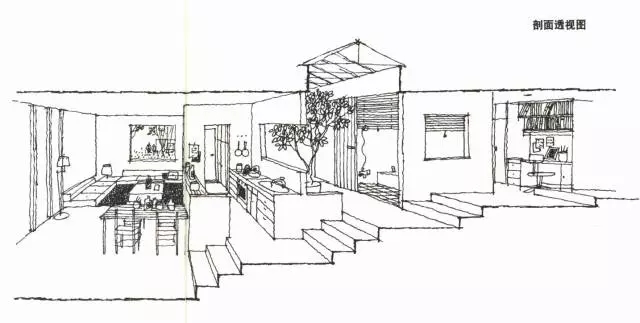

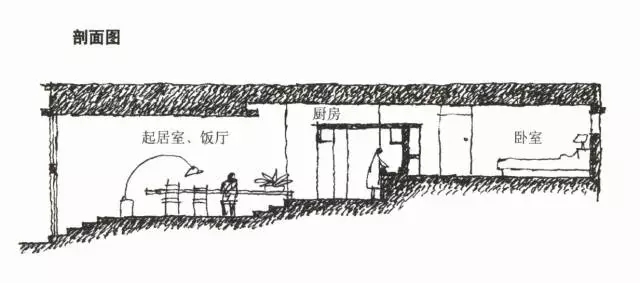

住宅的剖面圖

利用高低平面的差異有效分割空間。平面的高低差異經過設計之后，巧妙搭建桌子或者椅子。通過設計可以將斜面和高度不同的不足之處發展為獨特之處，建造出獨一無二的住宅。

有效利用斜面的住宅。該住宅將斜面設計成了樓梯

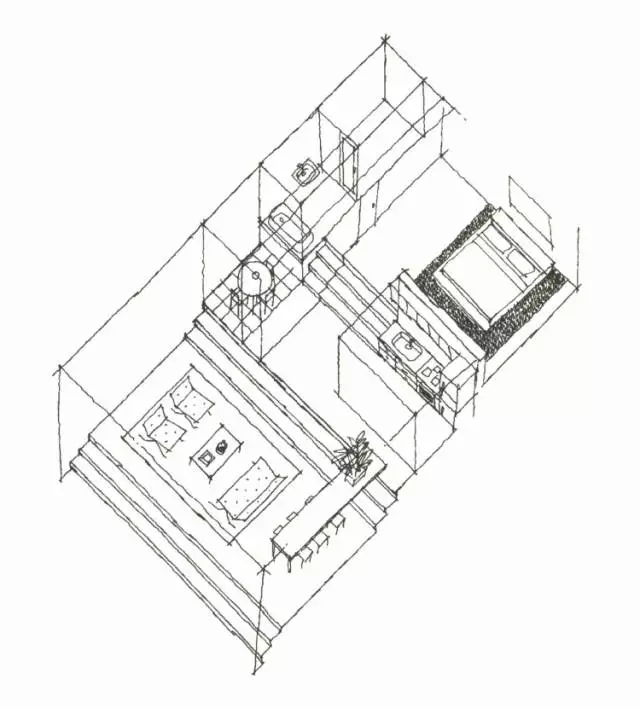

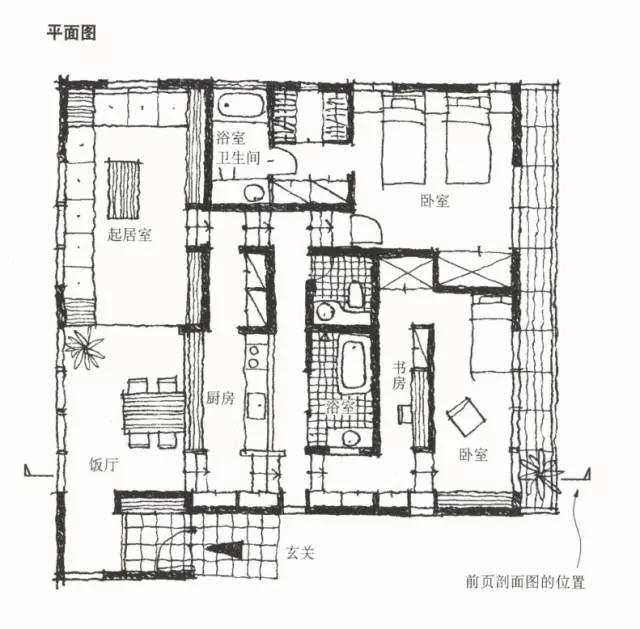

圖是上圖住宅的平面圖

樓梯穿插在起居室、飯廳、廚房、浴室和書房的縫隙處，平行設置，踏步高度逐層加大。從最低處的飯廳到最高處臥室，通過高低落差劃分了區域，私密性得到雙重保護。

Point ：在斜面上建造住宅的方法

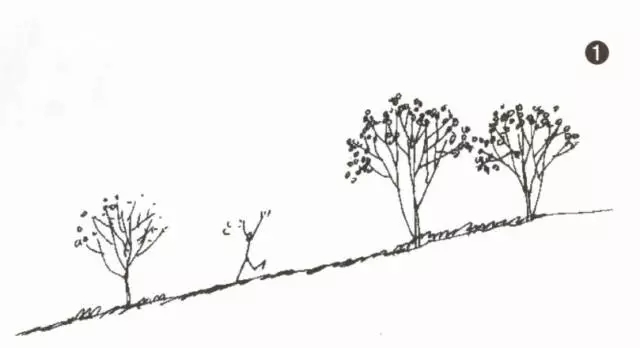

①如何在自然緩慢傾斜的斜面上建造住宅呢？

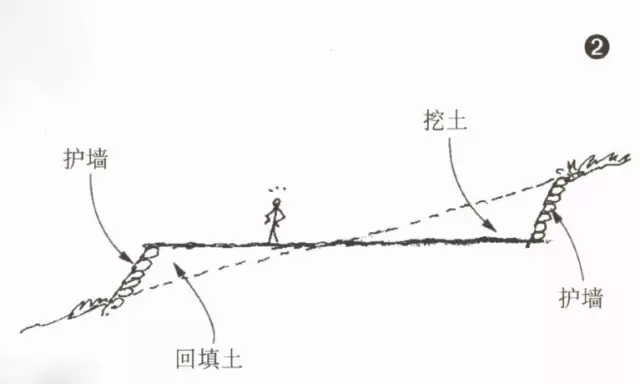

②如圖所示，一般來說，把高出的土填到低處，制造一個平地。在平地上容易建造住宅，但同時也存在諸如破壞自然生態環境、回填土填出的地面不穩固以及護墻（為了增強回填土制造的平地的穩固性，需要用水泥制造出墻壁加以保護）費用等問題。

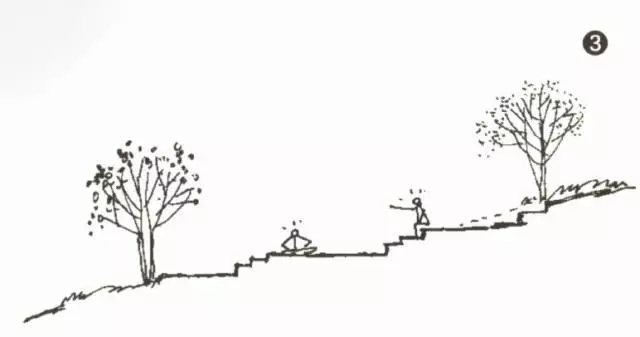

③基于以上考慮，不把住宅用地處理成平地，而是像下圖所示，把高度分?jǐn)?。土地的高度差異直接反映到住宅。并非先把住宅?guī)劃做好，而是根據土地的走勢，建造適合該地形的住宅。

Column ：著名住宅的樓梯

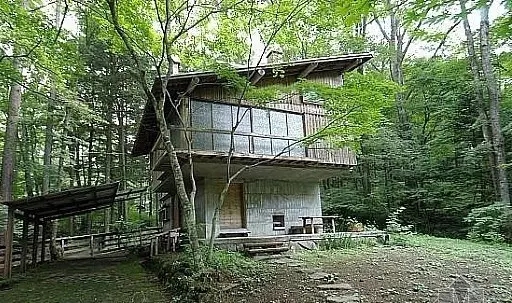

輕井澤山莊（吉村山莊）

設計：吉村順三

年份：1962年

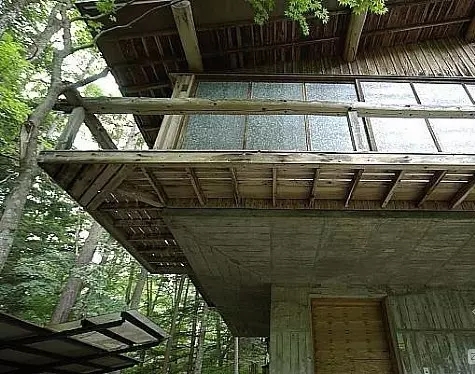

該住宅是建筑家吉村順三親自設計的，是在輕井澤建造的第二套住宅，可稱為與自然環境相融合的山莊建筑的杰作。

一層是鋼筋混凝土結構，在此基礎上的第二層被周圍郁郁蔥蔥的樹木所包圍，如同懸掛在半空中。起居室里嵌入墻壁的防雨窗、玻璃窗等，可以完全打開，展現內外部空間與自然完全融合在一起的效果。

山莊的設計以二尺（日本傳統尺寸，約為600mm）作為基本尺。吉村認為三尺（約900mm）是人體的基本尺度，二尺是人們對話時候的最佳單位尺寸，稱為“人類關系尺度”。從玻璃窗上方便開合的扶手以及巧妙利用墻壁厚度的嵌入式擱架和可以在墻壁里面自由推拉的拉門，都可以看出設計者的獨具匠心和深厚的設計功力。

三層利用一面坡的屋頂閣樓鋪設了三塊榻榻米，由于與二層的起居室和天井相連在一起，所以并不感覺到狹小。從這里登上梯子走到屋頂?shù)钠脚_(tái)上，立刻置身于四周的蔥郁樹木之中，宛如自己瞬間變成了鳥兒。

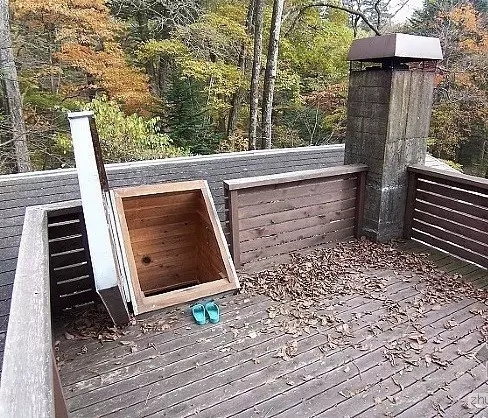

屋頂平臺

從三層到屋頂平臺的梯子非常陡峭，所以吉村又在這里動了腦筋。將擋板傾斜嵌在6mm的深處，增加踏面面積，有效地防止了腳底滑落。

為了不使房間里的暖空氣跑掉，一層到二層的樓梯上安裝了平行滑動的隱形拉門。

正是由于山莊擁有融于自然，而且無論從功能設施上還是從居住環境舒適度上，設計者充分發揮其追求細節完美的高要求標準及高超技能，使之成為建筑史上的杰作。

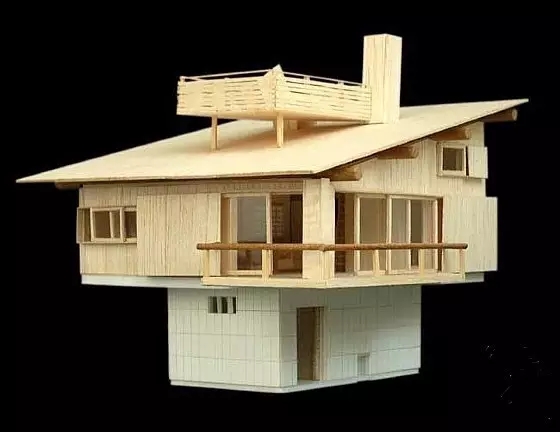

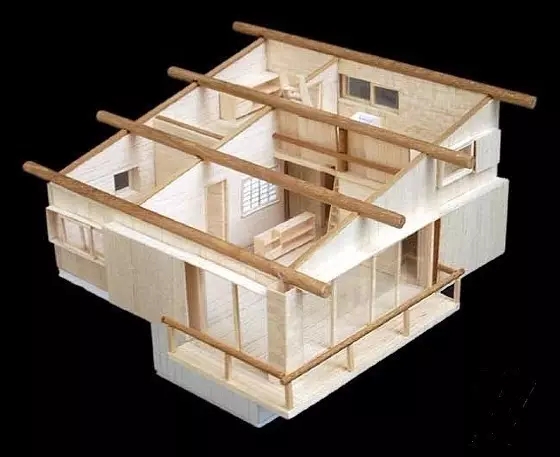

模型

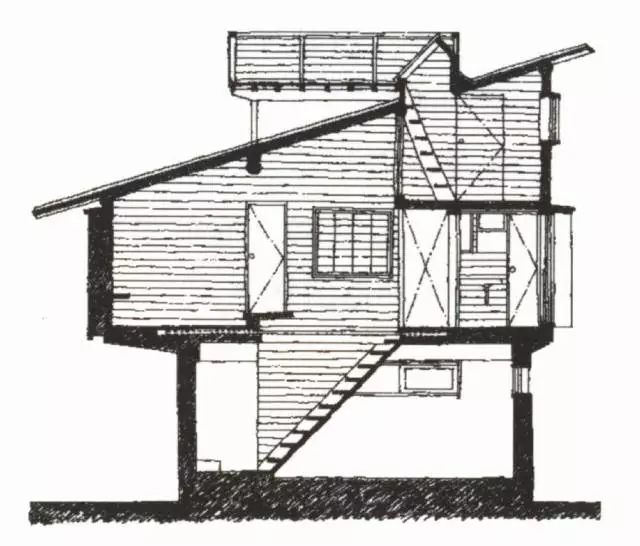

剖面圖
