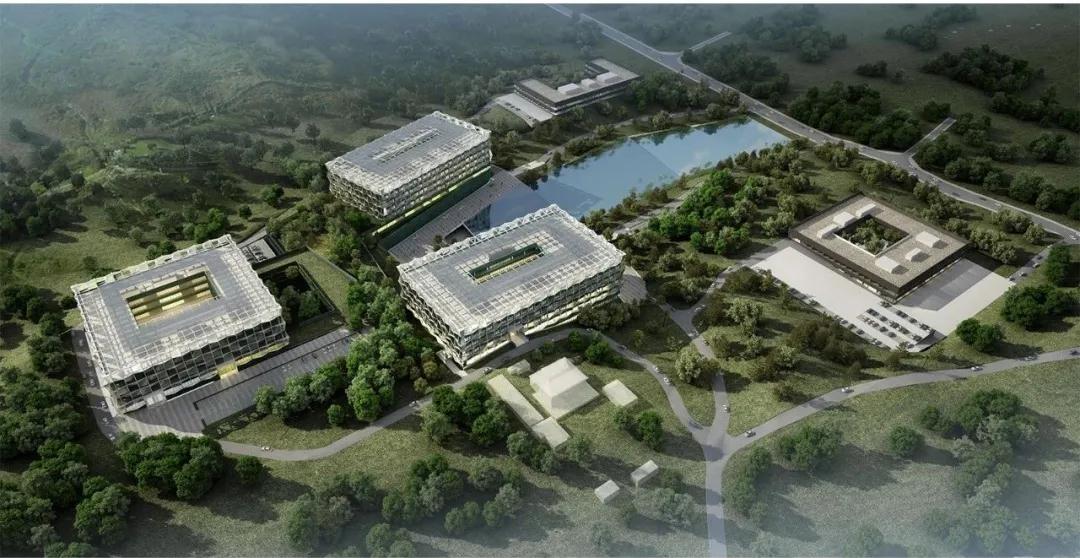

▲ 鳥瞰效果圖 ? LEMANARC瑞士瑞盟設計
一千二百張床位的南京市公共衛生醫療中心位于南京東南方的青龍山,群山環抱??偨ㄖ娣e約十五萬平米。
作為南京地區最具傳統的傳染病救治隔離生活區,這里山地復雜的地形、水系和植被狀況使得即使普通項目的營建也會是困難重重。而如此規模的多種傳染病醫院和綜合醫院的共生體的設計,在全球更是極為罕見。

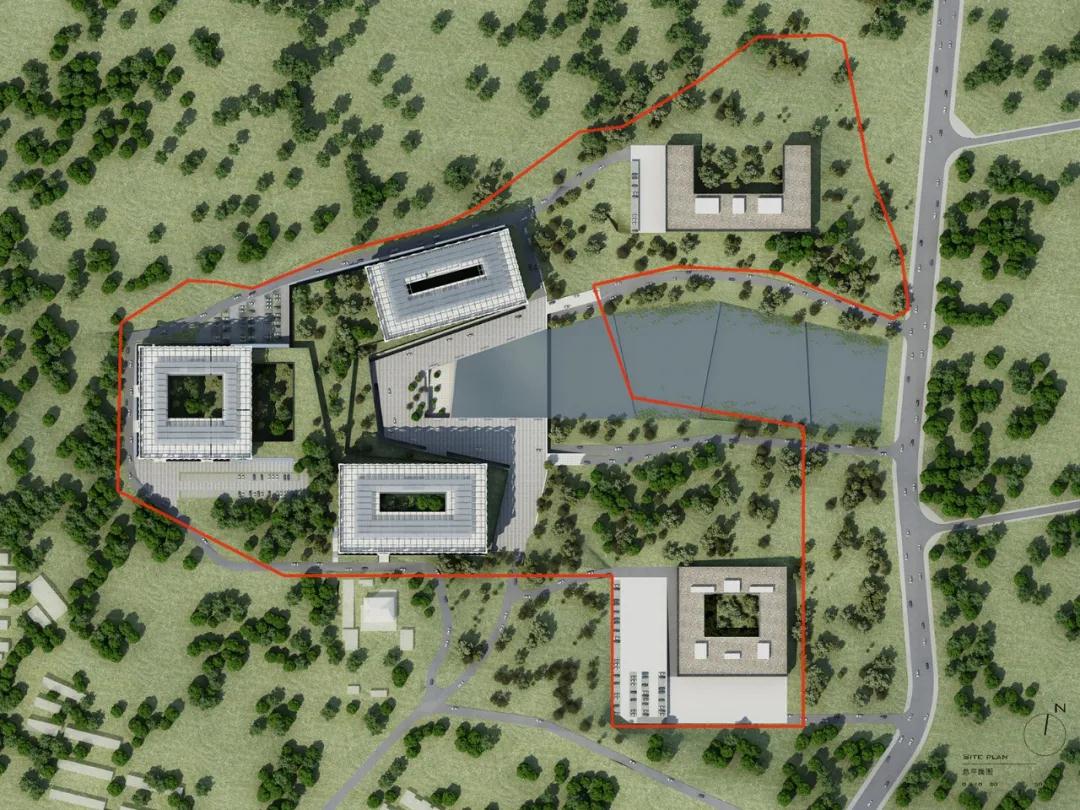

▲ 彩色總平面圖 ? LEMANARC瑞士瑞盟設計

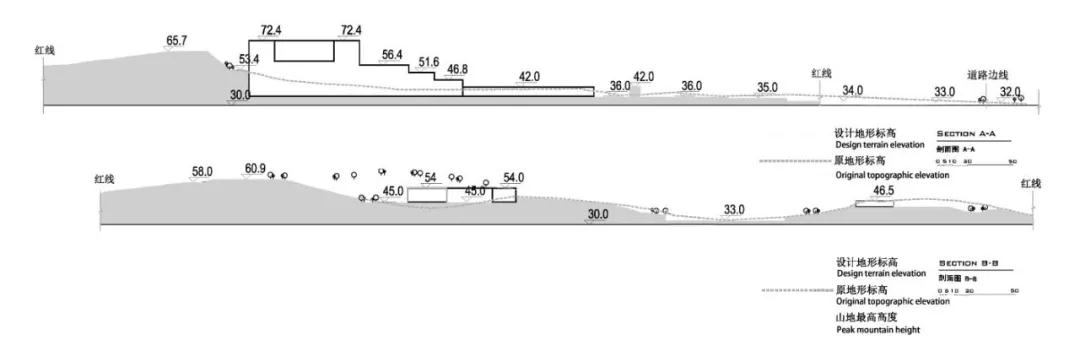

▲ 場地剖面 ? LEMANARC瑞士瑞盟設計
作為全球較大的傳染病醫院,建筑群包括一個處于下風向的結核病樓、一個多種接觸類和雜病傳染病樓,一個可獨立運行的普通非傳染病醫院,這三棟樓組成了核心醫療區,三個病區的下部的由一個統一的醫技服務塊聯結起來,其內部污染和非污染區嚴格分區、消毒分離。既分隔了各類不同傳染病區,又實現了醫療資源的最大化集約利用。地下一層的潔凈儲存、消毒區和物流帶對污染物實現了分區處理和統一管理。
▲ 南京市公共衛生中心 ? LEMANARC瑞士瑞盟設計

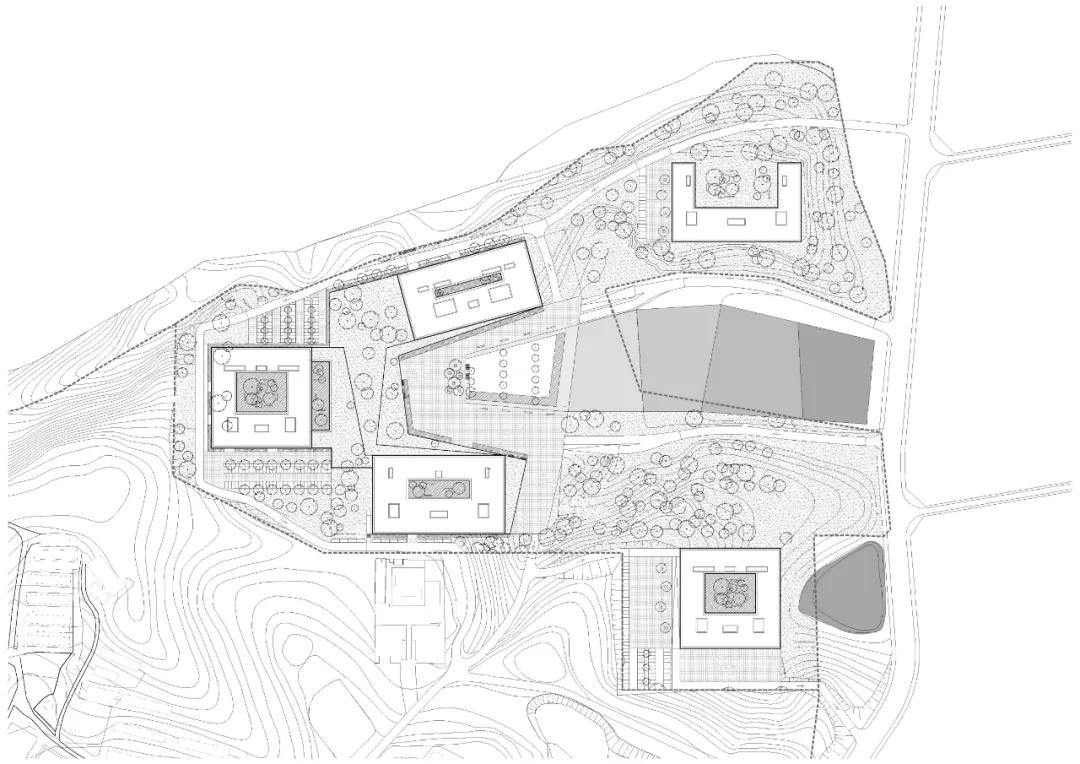

▲ 總平面圖 ? LEMANARC瑞士瑞盟設計

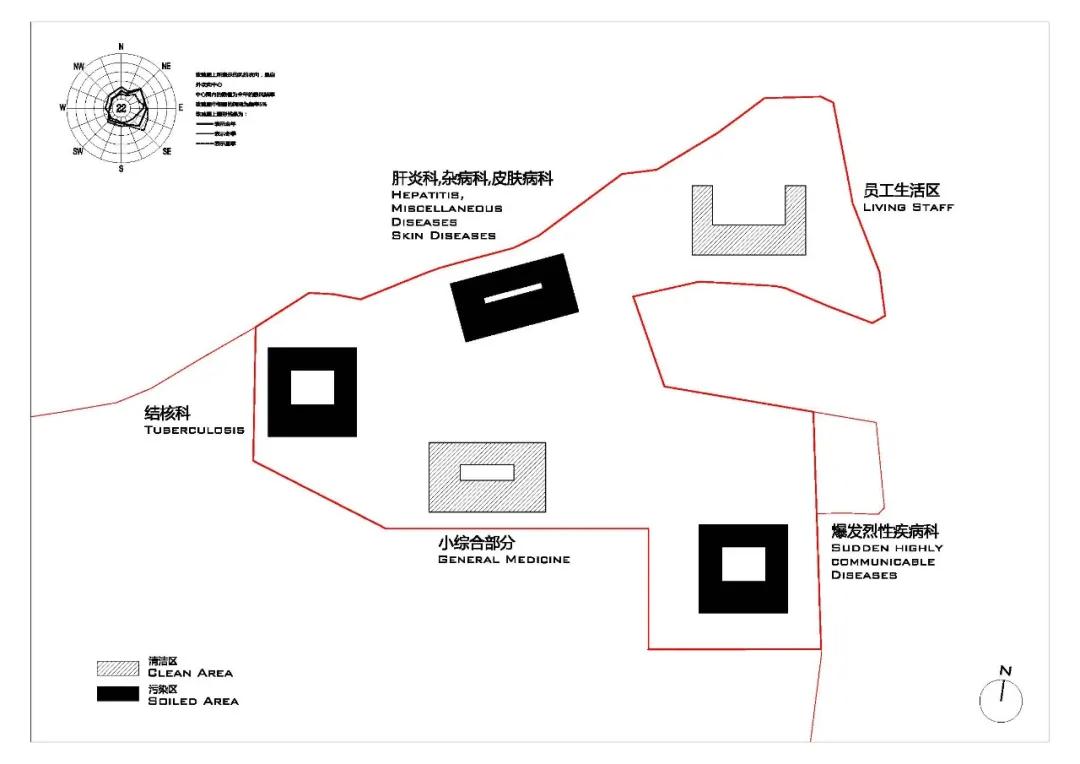

▲ 潔污分區 ? LEMANARC瑞士瑞盟設計
利用小山谷隔離設計的突發性傳染病應急中心,保障了應對突發傳染病時的自主封閉和安全擴張。北側高處自成體系的員工休息區進一步保障了員工的安全。
根據傳染病醫院的特點,從醫院整體到每個科室和病房都做到了醫患分離,潔污分離。污染區與非污染區分離。并且實現了不同種類傳染病間污染區的各自分離和控制。
▲ 一層平面圖 ? LEMANARC瑞士瑞盟設計

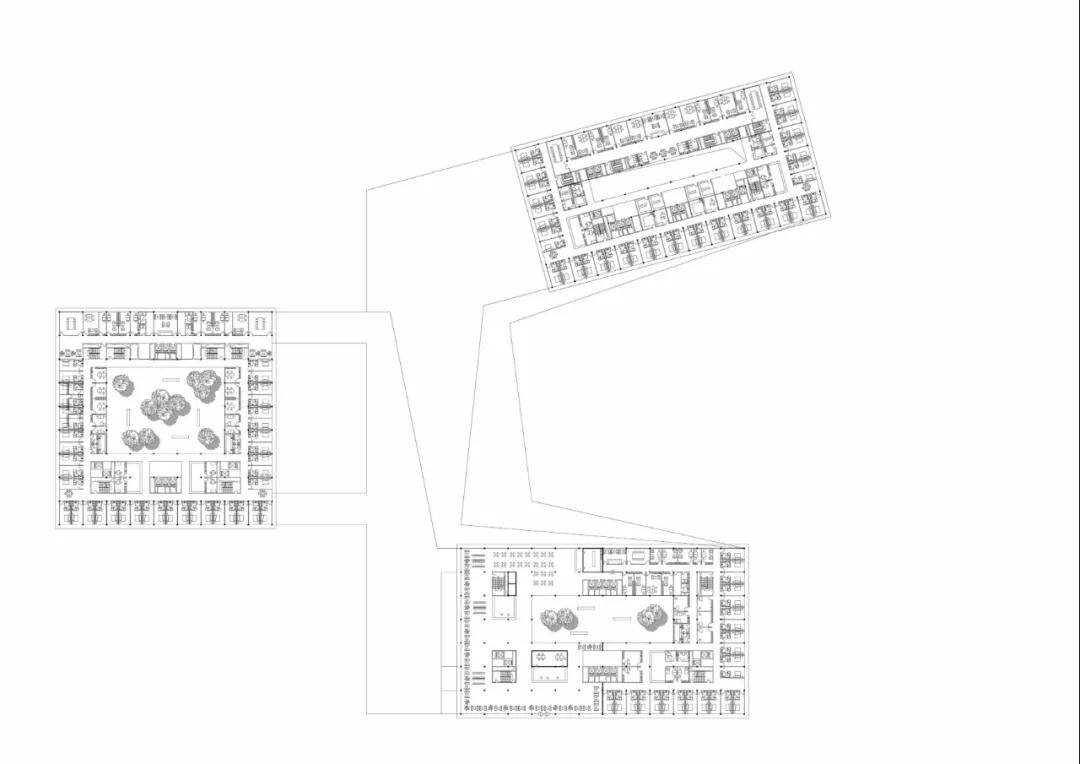

▲ 五層平面圖 ? LEMANARC瑞士瑞盟設計
利用山地高差,建筑群懷抱中心區作為污染區,為醫護人員及綜合醫院的普通病患提供了安全舒適的集散廣場,并為綜合醫院清潔的獨立運營提供了保障。而傳染病患的出入流線則設計在外環道上以使得傳染病患流線從入口開始的就相對隔離,從而為內部流線的深度分離提供了良好的外部條件。

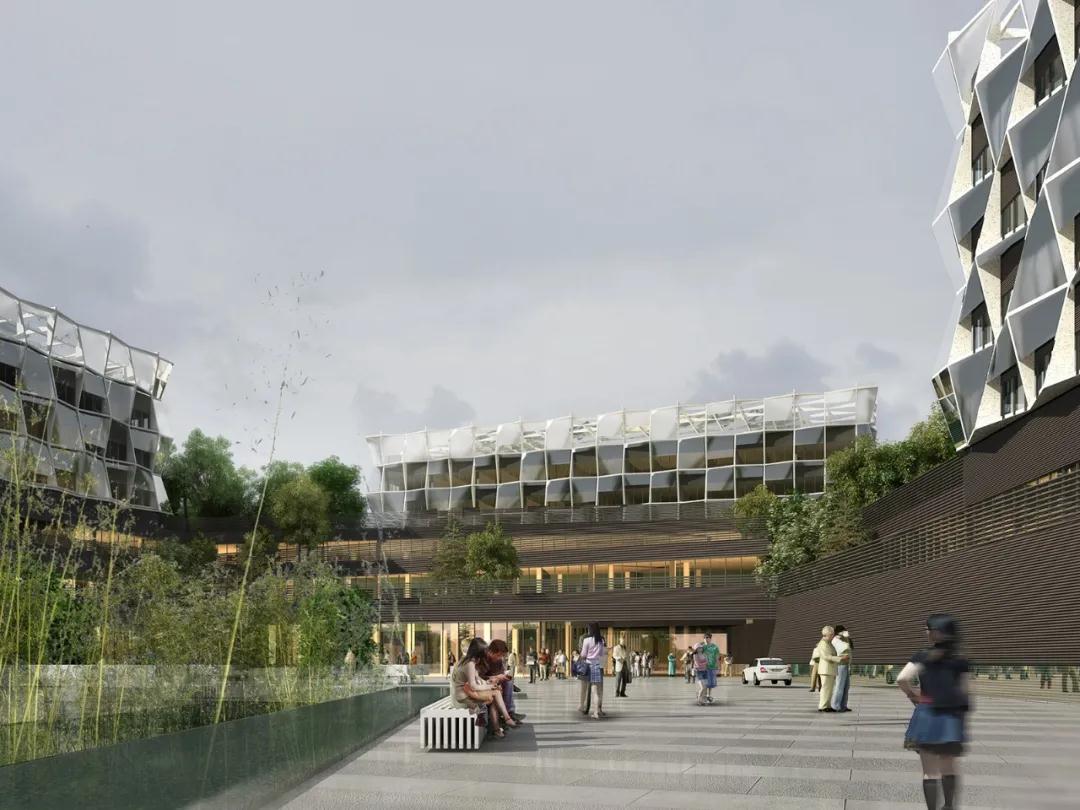

▲ 入口廣場效果圖 ? LEMANARC瑞士瑞盟設計

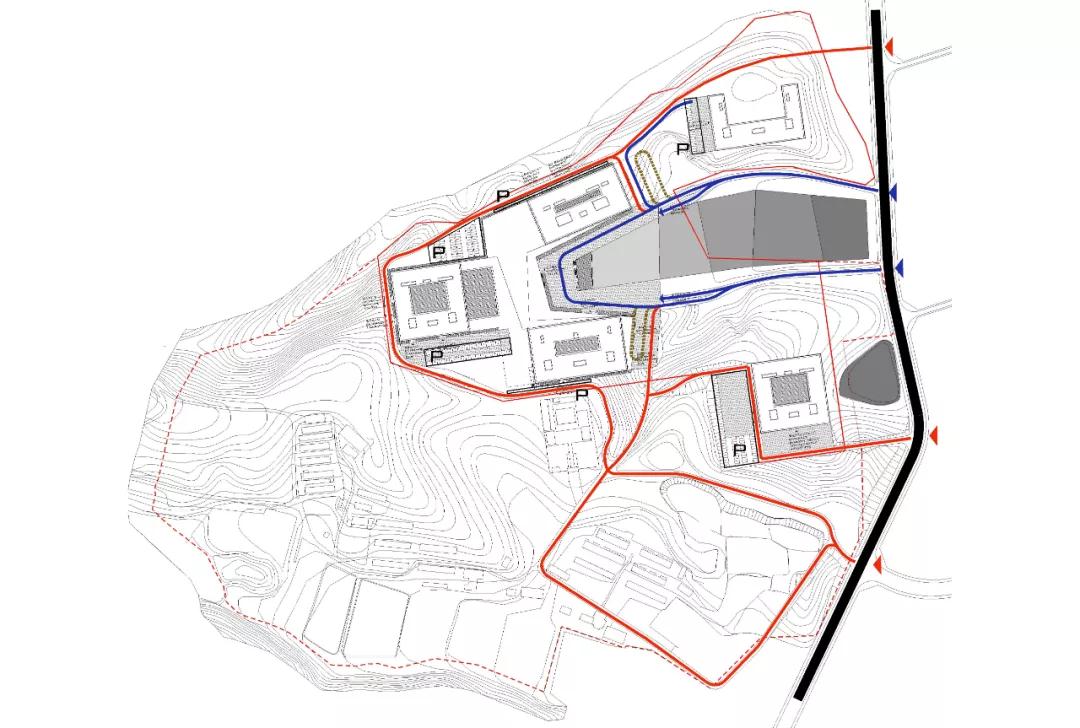

▲ 交通流線 ? LEMANARC瑞士瑞盟設計
最終,方案充分利用山地提供的屏障、高差、山形和水體,結合南京當?shù)氐娘L向、日照等自然條件,通過對多類型傳染病救治管理特點的深入研究,成功地設計了既資源共享又安全獨立的大型傳染病醫院。

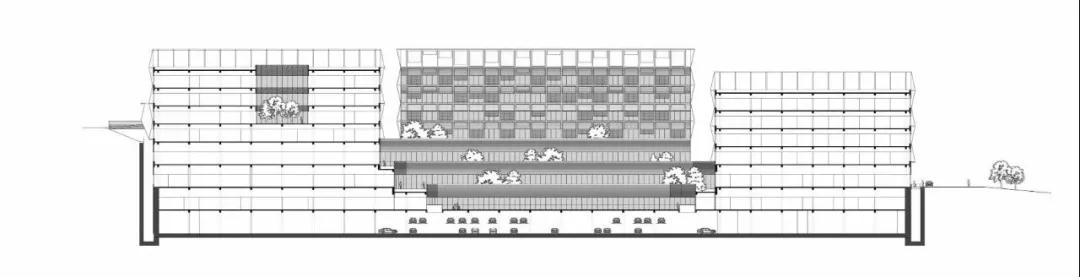

▲ 剖面圖1 ? LEMANARC瑞士瑞盟設計

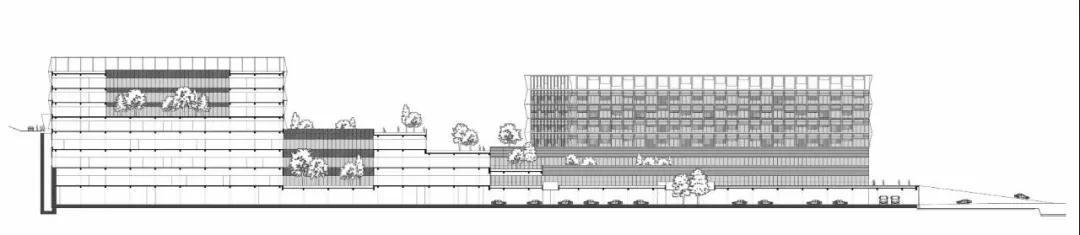

▲ 剖面圖2 ? LEMANARC瑞士瑞盟設計

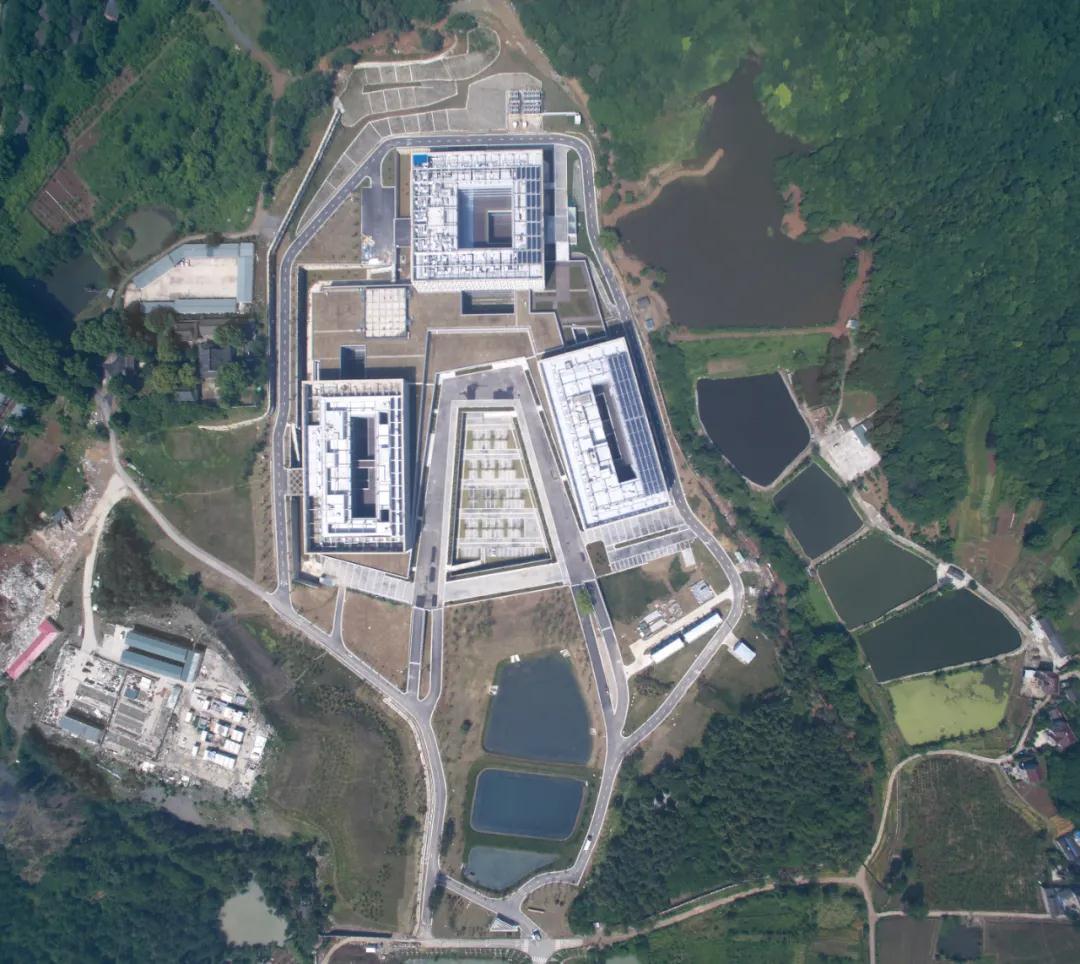

▲ 空中鳥瞰 ?舒赫

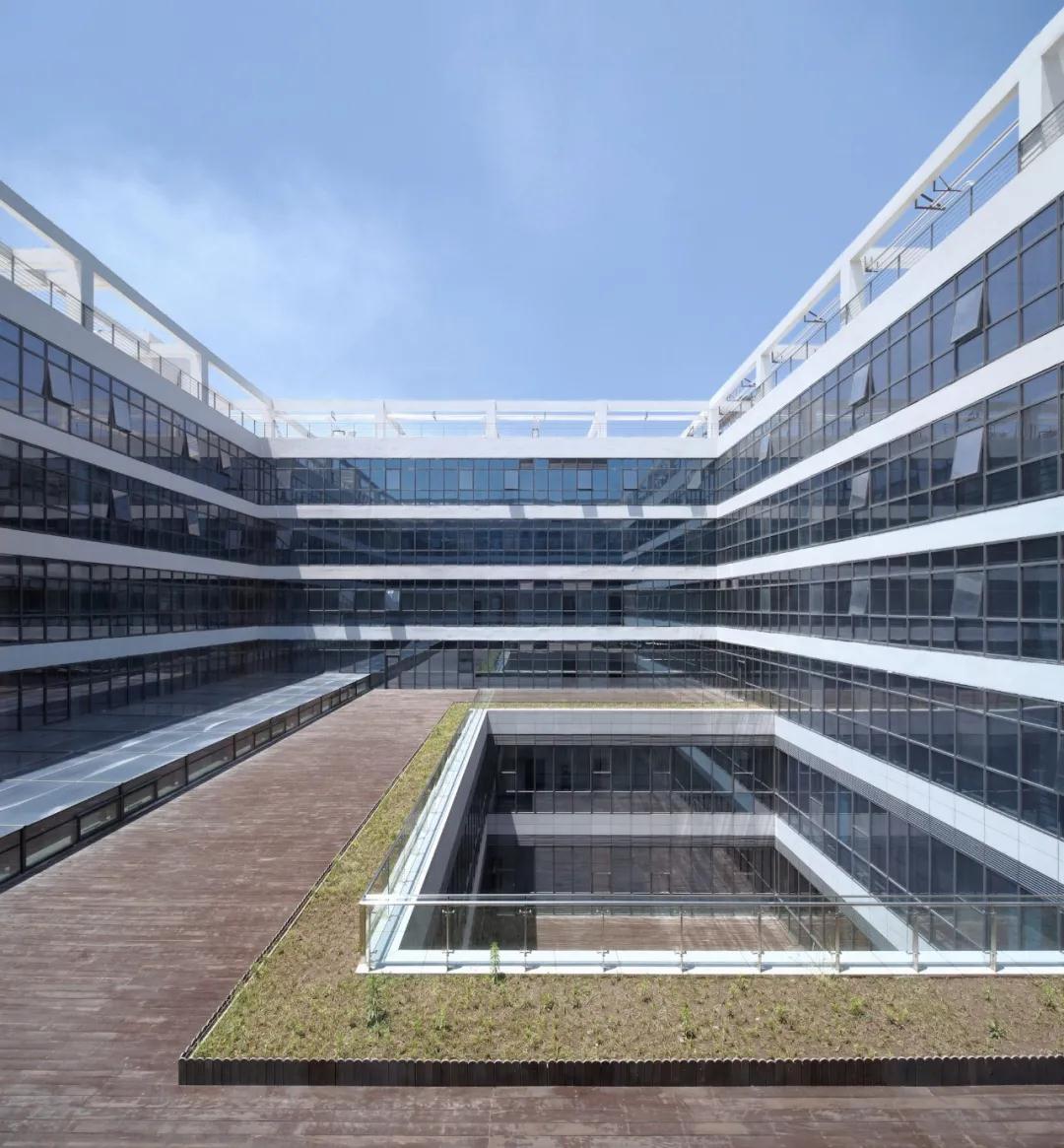

▲ 內部庭院 ?舒赫

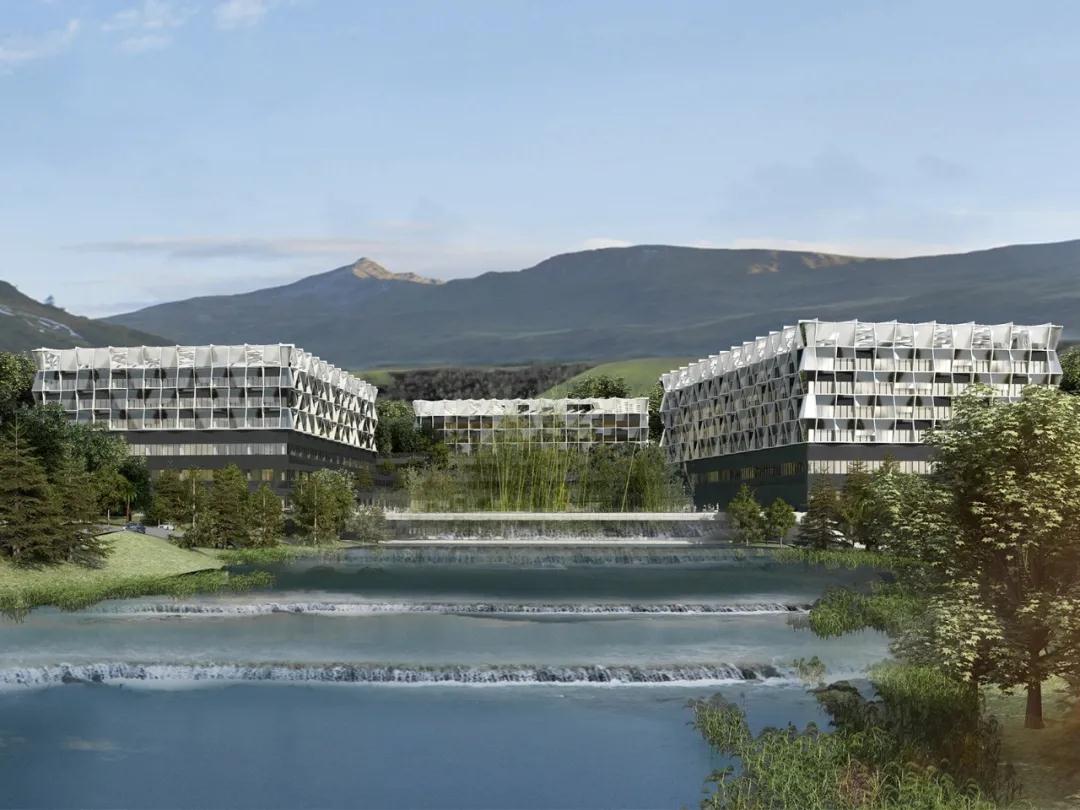

波浪形輕盈的外遮陽系統既是節能手段,又為室內提供了柔和的光線和私密的氛圍;環抱的山景及利用場地泄洪水系形成的平靜的湖面交相輝映,帶給患者安全感和對生命的向往,如同創世者關愛的懷抱。

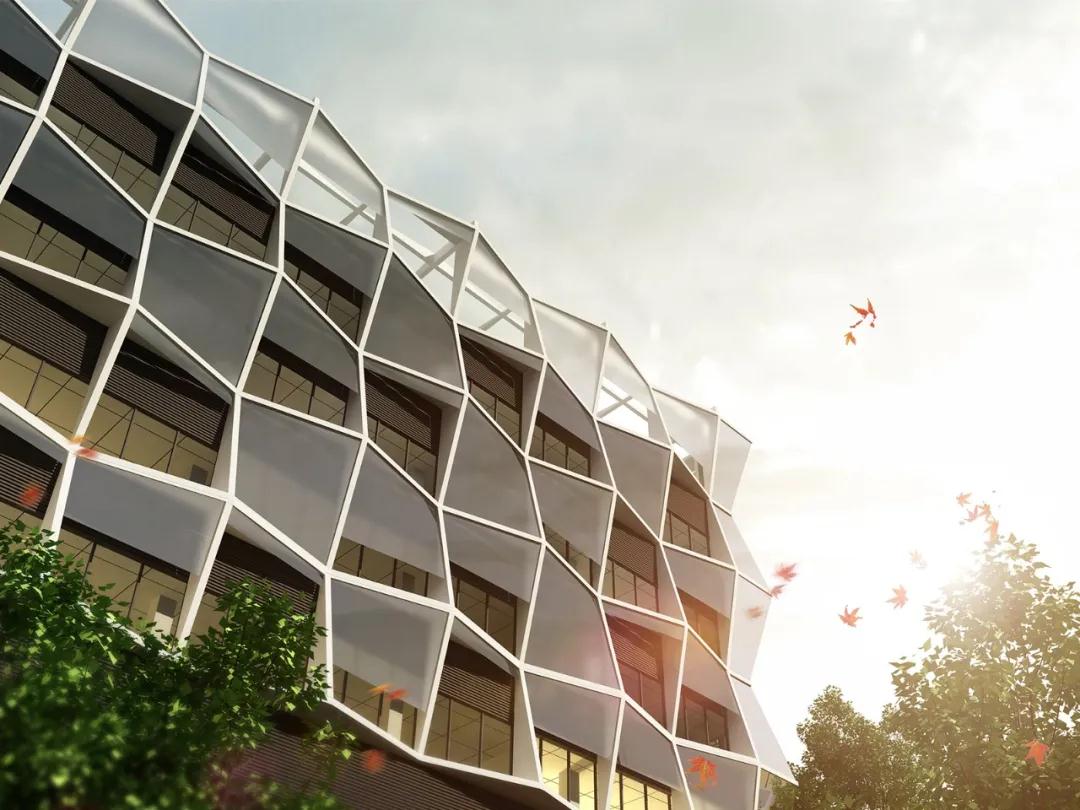

▲ 立面效果 ? LEMANARC瑞士瑞盟設計

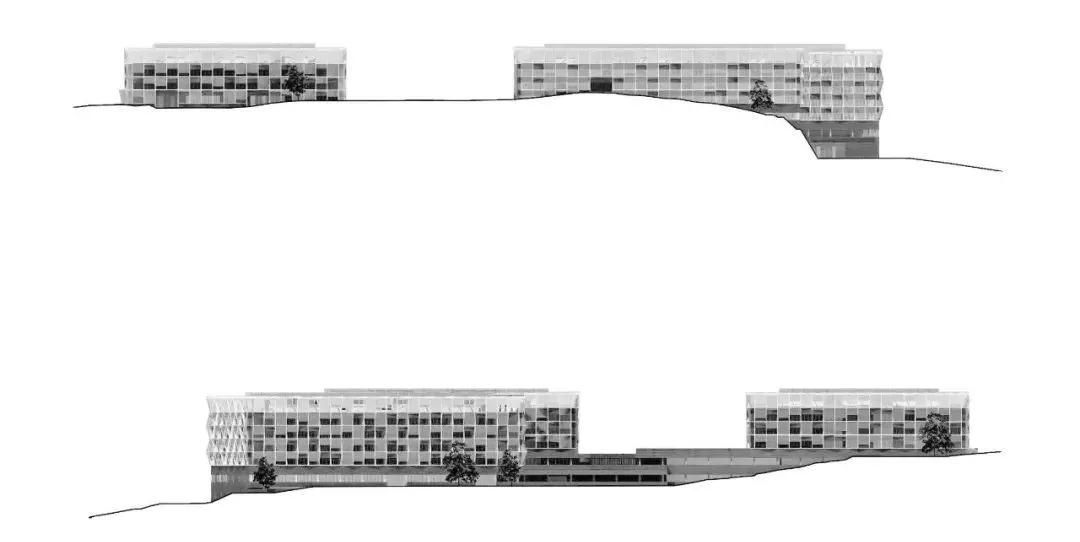

▲ 立面圖 ? LEMANARC瑞士瑞盟設計

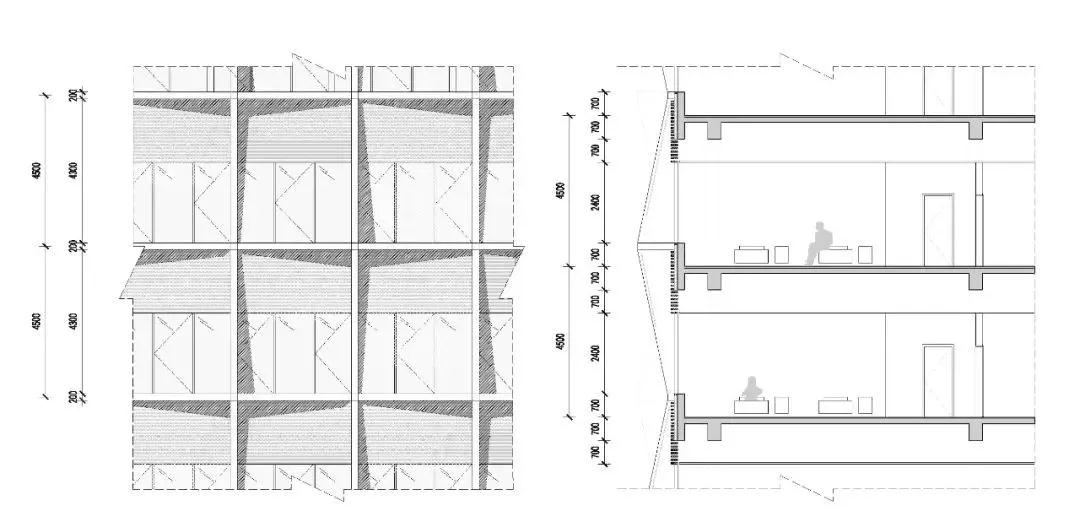

▲ 立面細節 ? LEMANARC瑞士瑞盟設計
▲ 入口廣場效果圖 ? LEMANARC瑞士瑞盟設計
項目信息
項目地點 :中國江蘇省南京市江寧區湯山街道康復路1號
占地面積:127,380m2
建筑面積:149,800m2
床位數 :1200
客戶:南京市衛生局
項目投資:10.5億人民幣
項目現狀:建成投入使用
項目設計時間:2012
項目完成時間:2016
工作內容:規劃設計 醫療功能規劃 醫療流程設計 建筑方案設計
主創建筑師:張萬桑 Vincent Zhengmao Zhang
醫療功能規劃、醫療流程設計:張萬桑 Vincent Zhengmao Zhang, Daniel Pauli
其他設計團隊成員:王曄,Josef Kalcik
